Legrand - Mosaic - Interrupteur Va et Vient Lumineux - Blanc - 10A - 1M - Réf : 278001L + 067686L
nDescription
nnnLe va-et-vient Mosaic Easy-Led 10AX - 250V est un interrupteur 1 modules à équiper d'un support et d'une plaque Mosaic. Il permet une fonction standard, lumineuse ou témoin par simple ajout d'un voyant brochable.
nLe voyant témoin Mosaic Easy-Led, à LED blanche 230V, se clipse directement sur la face avant du mécanisme.

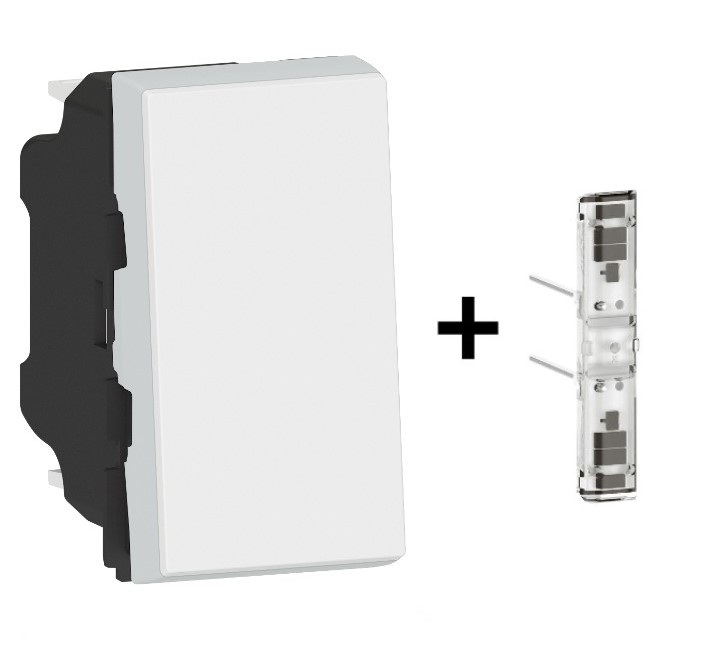

nEnsembles ils forment un Interrupteur/Va-et-Vient à fonction témoin (voyant allumé en même temps que la lumière, il témoigne de l'état du circuit)
nLes + Installation
n- n
- Connexion rapide et sans outil grâce aux bornes automatiques à levier
- n
- Repérage des bornes
- n
- Montage encastré (boîte d'encastrement) ou en saillie (cadre saillie, goulotte...)
- n
Les + Utilisation
n- n
- Ergonomie optimisée du doigt pour une manipulation et un entretien facile au quotidien
- n
- Repérage couleur du socle du voyant pour identifier la fonction en un coup d’œil
- n
Recommandations / Restrictions d’usage
n- n
- Usage en intérieur uniquement
- n
- Câblage du neutre (N) obligatoire sur l'interrupteur
- n
Information sur la gamme
nPour les bâtiments tertiaires et résidentiels, Mosaic™ est la référence de l’appareillage avec plus de 250 fonctions disponibles. C’est une gamme fiable, esthétique, stockée partout et rapide à installer.
Le format 45 x 45, composable dès 1 module, s’adapte à tous types de supports : mur, colonne, colonnette, boîte de sol, goulotte...
L’esthétique Mosaic évolue pour s’adapter aux tendances actuelles : larges chanfreins, rappel bi-matière sur les doigts d’interrupteurs et poussoirs, finitions soignées (blanc brillant, alu, noir mat, blanc antimicrobien).
Les innovations comme Mosaic Easy-Led (1 mécanisme pour fonction standard, lumineuse ou témoin) ou Mosaic Link (prises à raccordement latéral d’un simple geste) facilitent le travail des installateurs au quotidien.
nn- n
- n
nn
Données techniques
nType de commande : Bascule/bouton (fonction témoin)
n
Assemblage : Mécanisme + Voyant (à assembler)
Nombre de bascules d'actionnement : 1
Type de montage : Saillie ou Encastré
Type de fixation : clips sur support
Étanche : IP31
Type de tension : AC
Courant nominal assigné : 10 AX
Courant de commutation pour lampes fluorescentes : 10 AX
Fréquence d'alimentation : 50-60 Hz
Indication de repérage des bornes de raccordement
Capacité des bornes : 1.5-2.5 mm²
Nature du câble pour connexion : Souple ou rigide
Section de câble : 1.5-2.5 mm²Dimensions et poids
n- Largeur : 22,5 mm
n
- Hauteur : 45 mm
- Profondeur : 36,5 mmConformité
n- Certifications : RoHS, CE
nn
- Étanchéité : IK08, IP55 - n
- nn
- n
- n
- n
nn
Interrupteur/Va-et-Vient 10AX Mosaic référence : 278001L
nnLe nouveau design à perception ultra fine s’accorde parfaitement avec la plaque de finition Mosaic pour créer une signature unique. Peut être installé en encastré (dans boîte d’encastrement) ou en saillie (sur cadre, goulotte, colonne, etc.). L’encombrement réduit et les leviers de bornes automatiques ergonomiques offrent plus de confort et de rapidité au câblage. L’ergonomie et la finition du doigt Mosaic Easy-Led facilitent la manipulation et l’entretien de la fonction au quotidien.
nn - n
- nn

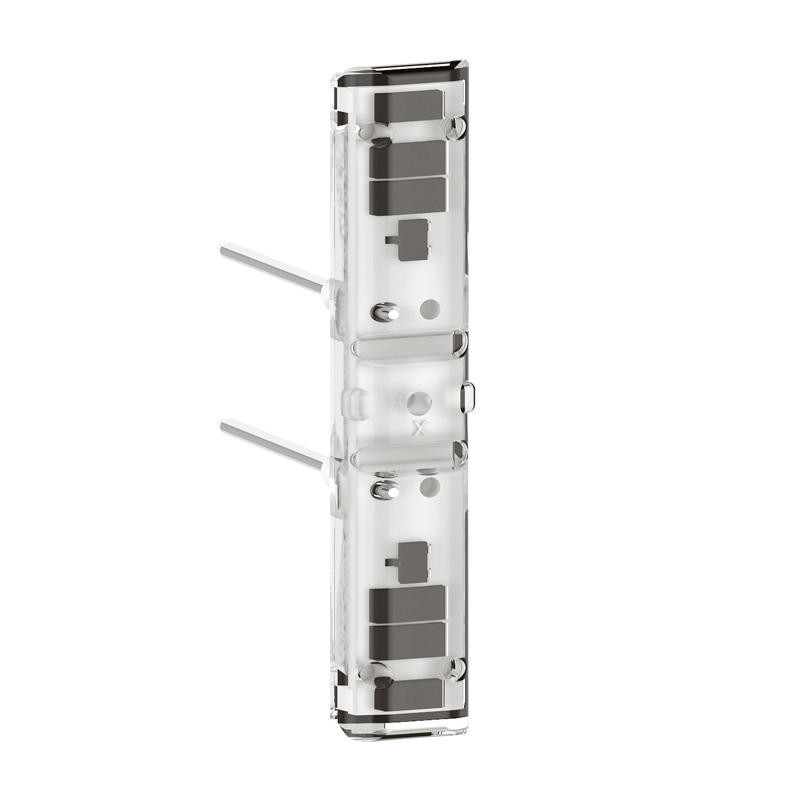

Voyant référence : 067686L (socle gris)
nVoyant lumineux Mosaic Easy-Led brochable à LED blanche. Alimentation 230V, consommation 0,39W – 3mA. Dimensions : longueur 36,5 mm, largeur 7 mm, épaisseur 3,2 mm, profondeur 22,4 mm. Socle gris.
nnn
- n
Caractéristiques
n| n Type de commutation n |
| n Va-et-vient n |
| n Type de commande n |
| n Bascule/bouton n |
| n Assemblage n |
| n Mécanisme + Voyant n |
Cette référence est une référence européenne portant le marquage CE. En France, elle trouve son équivalent sous la référence 077001L.
nLe marquage CE est obligatoire pour tous les équipements électriques destinés à être commercialisés dans l’Union européenne, dès lors qu’ils relèvent d’une ou plusieurs directives européennes.
nÀ l’inverse, la marque NF constitue une certification volontaire propre à la France, délivrée par l’AFNOR (Association française de normalisation).
nIl est important de souligner que les produits portant uniquement le marquage CE présentent des caractéristiques techniques identiques à ceux bénéficiant à la fois des certifications CE et NF. Ils sont parfaitement compatibles entre eux et offrent, dans bien des cas, un avantage économique en raison de l'absence de frais liés à une certification supplémentaire.
nCaractéristiques
- MarqueLEGRAND
- CouleurBlanc
- Intensité courant10 A
- Organisme de certificationCE
- Avec témoin lumineuxOui
- Fonction de l'interrupteurLumineux
- Indice de protectionIP31
- MatièresPlastique
- Mécanisme de l'interrupteurÀ bascule
- Poids167 g
- Tension électrique250 V
- Type de contactInverseur (SPDT)
- Type de contrôleContrôle manuel
- Réf. ManoManoME253156465
- MMID690375193095
- Réf. fabricantLOT3203
