Description

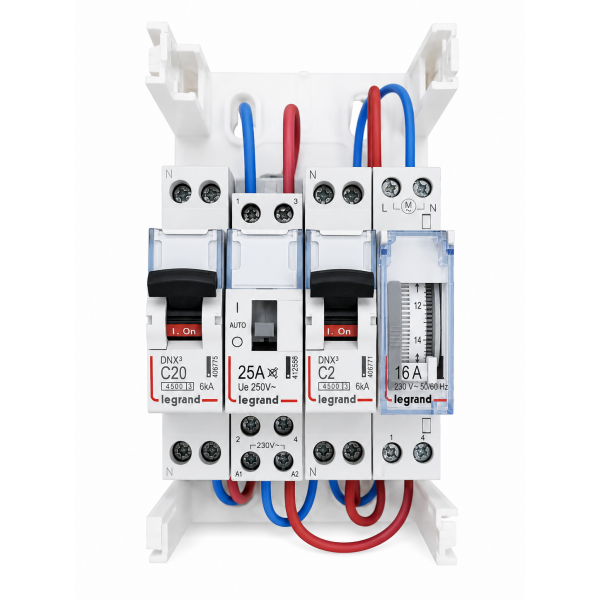

Ce mini coffret Legrand prééquipé et précâblé pour chauffe-eau sans contact EDF est la solution idéale lorsque le signal heures creuses n’est pas disponible. Il permet de piloter automatiquement un chauffe-eau, ou un autre circuit nécessitant un contacteur avec horloge, pendant une période définie de la journée grâce à une horloge modulaire programmable.
nLe lot comprend un coffret cache-bornes 4 modules réf. 001304, un disjoncteur DNX³ 2A réf. 406771, un disjoncteur DNX³ 20A réf. 406775, un contacteur silencieux CX³ 25A réf. 412558 et un interrupteur horaire analogique journalier réf. 412790 avec réserve de marche de 100 heures.
L’horloge permet une programmation journalière par segments imperdables de 15 minutes, avec commande manuelle ON - AUTO - OFF. Le contacteur dispose d’une marche forcée sans retour automatique ou d’une mise à l’arrêt pour faciliter les tests et le dépannage.
Pour assurer la protection différentielle de l’installation, il est recommandé d’ajouter en amont des disjoncteurs un interrupteur différentiel 40A minimum type AC, par exemple la référence 411611.
CARACTÉRISTIQUES
nnPRINCIPALES
n- n
- Marque : Legrand
- n
- Type de produit : Mini coffret chauffe-eau prééquipé et précâblé
- n
- Utilisation : Pilotage chauffe-eau sans signal EDF
- n
- Composition : Coffret 4 modules + horloge + contacteur + disjoncteurs 2A et 20A
- n
- Mode de pose : Saillie / Rail DIN
- n
- Couleur coffret : Blanc RAL 9003
- n
TECHNIQUES
n- n
- Coffret : 4 modules - IP30 - IK05 - Classe II
- n
- Horloge : Programmation journalière 230V~ - réserve de marche 100 h
- n
- Contacteur : 2P 25A - contact 2F - bobine 230V~
- n
- Disjoncteur commande : 2A courbe C - 1P+N
- n
- Disjoncteur chauffe-eau : 20A courbe C - 1P+N
- n
- Recommandation : Interrupteur différentiel 40A type AC minimum en amont
- n
n
nnnnSPÉCIFICATIONS
n| Caractéristique |
|---|
| Valeur |
|---|
| Marque |
| Legrand |
| Composition du lot |
| 5 produits |
| Références incluses |
| 001304 + 412558 + 406771 + 406775 + 412790 |
| Coffret |
| Cache-bornes 4 modules blanc RAL 9003 - IP30 IK05 |
| Disjoncteur commande |
| DNX³ 1P+N 2A courbe C - réf. 406771 |
| Disjoncteur chauffe-eau |
| DNX³ 1P+N 20A courbe C - réf. 406775 |
| Contacteur |
| CX³ silencieux 2P 25A contact 2F - bobine 230V~ - réf. 412558 |
| Horloge |
| Interrupteur horaire analogique journalier 1 module - réf. 412790 |
| Réserve de marche |
| 100 heures |
| Protection différentielle recommandée |
| Interrupteur différentiel 40A minimum type AC en amont, réf. 411611 par exemple |
Caractéristiques
- MarqueLEGRAND
- CouleurBlanc
- Indice de protectionIP30
- Mode de pose électricitéSaillie
- Tableau pré-équipéOui
- Réf. ManoManoME253155756
- MMID210193935580
- Réf. fabricantLOT3451
