Kit UNIVERSEL D1625200

ACOURSE : 200 mm

Avantages : Le vérin peut être réglé à la longueur voulue. Installation simple

[B] LONGUEUR MIN. : 343 mm

Caractéristiques : Très fiable grâce au circlip spécial et innovant du piston Sécurité de tête de vérin mécanique réutilisable La pression de service maximale dépend du ploiement sous charge maximum Le ploiement sous charge maximal peut être consulté dans le logiciel du vérin

CATÉGORIE D'APPLICATION : Fait-main

[C] DIAMÈTRE DU FILETAGE DE MONTAGE - RACCORD DU VÉRIN : 1/4 Inch

CODE DE CLASSE DE TOLÉRANCE DE MATÉRIAU DU VÉRIN : H10

Description détaillé : Vérins double effet prêt-à-monter

DIAMÈTRE DE LA TIGE : 16 mm

Diamètre intérieur : 25 mm

Diamètre intérieur DE RACCORD D'HUILE : 18 mm

Domaine d'application : Construction mécanique.

[E] DIAMÈTRE EXTÉRIEUR DU CYLINDRE : 35 mm

FDISTANCE EXTRÉMITÉ DU VÉRIN À L'EXTRÉMITÉ DE LA TIGE : 53 mm

HDISTANCE CENTRE DU RACCORD D'HUILE À EXTRÉMITÉ DU VÉRIN - CÔTÉ TIGE : 44 mm

Informations techniques : Charge radiale maximum : 10 % de la force axiale Fluide : huile minérale, HLP ISO VG de 32 à 46 Pureté de l'huile : ISO 4406 22/20/17 ou NAS 9

JOINT : DC-25-16-25-000

MATÉRIAU DE BAGUE DE GUIDAGE : Plastique

MATÉRIAU DE LA TIGE : Acier 20MnV6

MATÉRIAU DE L'ÉCROU DE TÊTE : Fonte

MATÉRIAU DE RACCORD D'HUILE : Acier

MATÉRIAU DU VÉRIN : Acier inoxydable 52.0

PARTICULARITÉS : Livré complet dans emballage carton Construction unique et innovante

PRESSION DE SERVICE MAX. : 250 bar

PRESSION NOMINALE : 200 bar

RUGOSITÉ DE SURFACE DE LA TIGE : 0,2 µm

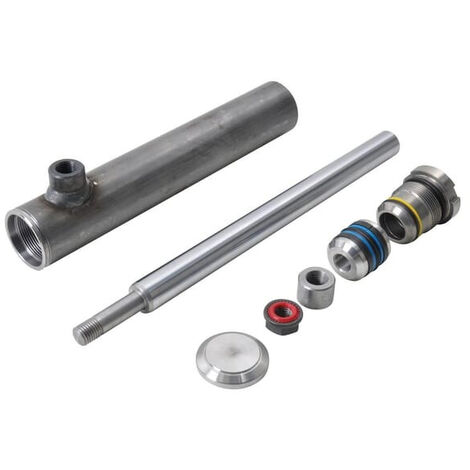

SE COMPOSE DE : Tube Tige Culasse + joints Piston + joints Raccord à souder Couvercle Notice de montage

TEMPÉRATURE DE SERVICE MAXIMALE : 85 °C

TEMPÉRATURE DE SERVICE MINIMALE : -25 °C

TRAITEMENT DE SURFACE DE LA TIGE : Chromaté

TRAÎTEMENT DE SURFACE : Ne pas

TYPE DE MONTAGE - RACCORD DU VÉRIN : Sans montage

TYPE DE MONTAGE - RACCORDEMENT DE TIGE : Sans montage

VITESSE MAX. : DU PISTON : 0,1 m/s

VITESSE MAX. DU PISTON : 0,1 m/s

• Marque : UNIVERSEL
• Type : Adaptable
