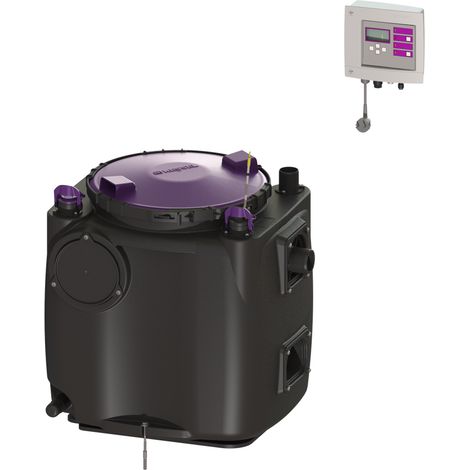

KESSEL 28513 Station de relevage Aqualift S 100

La station de relevage
pour eaux usées sans matières fécales est équipée
d'une ou deux pompes submersibles
ainsi que d'un clapet anti-retour intégré.
Le réservoir de collecte en plastique
PE durablement résistant
possède un espace pompe ouvert.
Des fermetures une main permettent
le retrait facile des composants intégrés.

Exécution
Type d'installation : installation individuelle
Commande de pompe : boîtier de commande
Clapet anti-retour : intégré

Caractéristiques générales
Couleur : noir
Norme : EN 12050-2
Type d'eaux usées : sans matières fécales
Situation d'installation : pose libre
État à la livraison : pré-assemblé
pour montage final sur chantier - les pompes
et la détection sont à monter sur site et le boîtier de commande
doit être raccordé -
Type d'installation : Tronic

Dimensions
Poids net : 29,9 kg
Poids brut : 29,9 kg
Largeur : 530 mm
Hauteur : 650 mm
Longueur : 670 mm
Dimension emballage largeur : 800 mm
Dimension emballage hauteur : 779 mm
Dimension emballage longueur : 700 mm

Réservoir/corps de base
Sortie pression -DN- : 50
Sortie pression -DA- : 63 mm
Entrée diamètre nominal -DN- : 100
Volume utile : 50 l
Volume du réservoir : 120 l

Caractéristiques du couvercle
Type de couvercle : couvercle
Matériau du couvercle : plastique
Couleur du couvercle : violet
Verrouillage :
Fermeture à déclenchement rapide
Étanchéité : hermétique aux odeurs

Dispositif de pompage
Pompe : GTF 600
Nombre de pompes : 1
Poids de la pompe : 6 kg
Type de raccord : fiche codée
Courant nominal : 2,9 A
Longueur du câble d'alimentation de la pompe : 5
m
Classe de protection : I
Classe d'isolation : F
Indice de protection de la pompe : IP 68 -3m-
Surveillance de la température : intégrée
Température du fluide pompé -en continu- max. : 40 °C
Débit max. : 12 m3/h
Hauteur manométrique max. : 8 m
Vitesse : 2750 tr/min
Puissance P1 : 0,65 kW
Puissance P2 : 0,4 kW
Mode de fonctionnement : S1
Protection requise
-disjoncteur- : C 16 A
Type de câble d'alimentation pompe : H07RN-F
3G 1,0 mm2
Type de roue : roue à passage libre
Diamètre libre de passage des solides : 10 mm

Commande
Disjoncteur moteur : oui
Instrument de détection de niveau :
tube plongeur
Type de détection de niveau : pneumatique
Indice de protection du boîtier de commande : IP 54
Fréquence réseau : 50 Hz
Tension de service : 230 V
Type de raccord : fiche codée
Longueur du câble d'alimentation
du boîtier de commande : 1,4 m
Contact sans potentiel : optionnel
Interface GSM : oui
Interface USB : oui
Fonction journal : oui
Affichage multi-lignes : oui
Tampon batterie : oui
