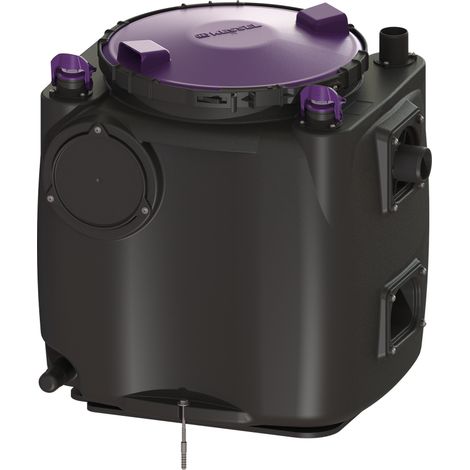

KESSEL 28511 Station de relevage Aqualift S 100

La station de relevage
pour eaux usées sans matières fécales est équipée
d'une ou deux pompes immergeables
ainsi que d'un clapet anti-retour intégré.
Le réservoir collecteur en plastique
résistant de façon permanente -PE- possède
un compartiment pompe ouvert.
Des fermetures à une main permettent
le retrait facile des composants intégrés.

Exécution
Type d'installation : Unité individuelle
Commande de pompe : Flotteur
Clapet anti-retour : intégré

Caractéristiques générales
Couleur : noir
Norme : EN 12050-2
Type d'eaux usées : sans matières fécales
Situation d'installation : installation libre
État à la livraison : préassemblé
pour assemblage final sur site - les pompes
et la détection sont à monter sur site et l'appareil de commande
doit être raccordé -
Type d'installation : Mono

Dimensions
Poids net : 28,25 kg
Poids brut : 28,25 kg
Largeur : 530 mm
Hauteur : 650 mm
Longueur : 670 mm
Dimensions paquet largeur : 700 mm
Dimensions paquet hauteur : 779 mm
Dimensions paquet longueur : 800 mm

Réservoir/corps principal
Sortie pression -DN- : 50
Sortie pression -DA- : 63 mm
Bec de raccord entrée DN : 100
Volume utile : 25 l
Volume du réservoir : 120 l

Caractéristiques du couvercle
Type de fermeture : Couvercle
Matériau du couvercle : plastique
Couleur du couvercle : violet
Verrouillage :
Fermeture rapide
Étanchéité : étanche aux odeurs

Dispositif de pompage
Pompe : GTF 600
Nombre de pompes : 1
Poids de la pompe : 6 kg
Type de raccord : Schuko 2 pôles
Courant nominal : 2,9 A
Longueur du câble d'alimentation de la pompe : 5
m
Classe de protection : I
Classe d'isolement : F
Indice de protection pompe : IP 68 -3m-
Surveillance de la température : intégrée
Température du fluide pompé -en continu-
max. : 40 °C
Débit max. : 12 m3/h
Hauteur manométrique max. : 8 m
Vitesse de rotation : 2750 tr/min
Puissance P1 : 0,65 kW
Puissance P2 : 0,4 kW
Mode de fonctionnement : S1
Protection requise
-disjoncteur- : C 16 A
Type de câble d'alimentation de la pompe : H07RN-F
3G 1,0 mm2
Type de roue : roue à passage libre
Passage libre pour bille : 10 mm

Commande
Disjoncteur moteur : oui
Instrument de détection du niveau :
Flotteur
Type de détection du niveau : mécanique
Fréquence du réseau : 50 Hz
Tension de service : 230 V
Type de raccord : Schuko 2 pôles
