KESSEL 280550XC Station de relevage Aqualift S Compact

La station de relevage
pour eaux usées sans matières fécales est équipée
d'une ou deux pompes submersibles
ainsi que d'un clapet anti-retour intégré.
Le réservoir collecteur en plastique
PE durablement résistant possède
un compartiment pompe ouvert.
Des fermetures à une main permettent
le retrait facile des composants intégrés. L'installation
destinée à être encastrée dans la dalle
est prémontée pour l'assemblage final sur chantier.

Exécution
Type d'installation : installation individuelle
Résistance : résistante aux
milieux salins, aux eaux usées provenant
d'adoucisseurs ainsi qu'aux eaux usées contenant des condensats
provenant d'installations de chauffage
Commande de pompe : appareil de commande
Clapet anti-retour : intégré

Caractéristiques générales
Couleur : noir
Norme : EN 12050-2
Type d'eaux usées : sans matières fécales
Situation d'installation : encastrement dans la
dalle de sol
État de livraison :
prêt à l'installation
- les pièces de liaison doivent être
raccordées sur chantier -
Type d'installation : Tronic

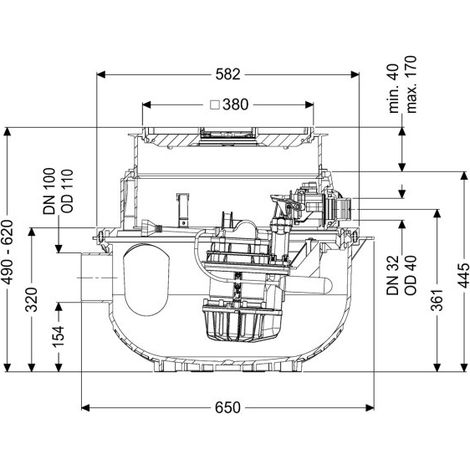

Dimensions
Poids net : 16,85 kg
Poids brut : 18,35 kg
Résistance aux eaux souterraines à partir
du bord inférieur de la partie au sol : 3000 mm
Profondeur d'installation : 490 - 620 mm
Type de réglage en hauteur :
élément supérieur télescopique
Largeur : 585 mm
Longueur : 617 mm
Dimensions emballage largeur : 600 mm
Dimensions emballage hauteur : 480 mm
Dimensions emballage longueur : 600 mm

Réservoir/corps de base
Sortie pression -DN- : 32
Sortie pression -DA- : 40 mm
Entrée diamètre nominal -DN- : 100
Volume utile : 20 l

Caractéristiques du couvercle
Type de couvercle : plaque
de recouvrement carrelable
Matériau du couvercle : plastique
Couleur du couvercle : gris argenté
Largeur du couvercle : 366 mm
Longueur du couvercle : 366 mm
Fonction d'évacuation : oui
Verrouillage : Lock & Lift
Classe de charge : K 3 -EN 1253-1-
Épaisseur maximale du revêtement de sol : 16 mm

Groupe de pompage
Pompe : GTF 500 resistant
Nombre de pompes : 1
Type de connexion : prise codée
Courant nominal : 2,7 A
Longueur du câble d'alimentation de la pompe : 5
m
Degré de protection pompe : IP 68 -3m-
Surveillance température : intégrée
Température du fluide pompé -en continu-
max. : 40 °C
Résistance à l'eau chaude courte durée
-2 min.- : 80 °C
Débit max. : 10 m3/h
Hauteur de refoulement max. : 8 m
Vitesse de rotation : 2800 tr/min
Puissance P1 : 0,6 kW
Puissance P2 : 0,36 kW
Mode de fonctionnement : S1
Protection requise
-protection du circuit- : C 16 A
Type de câble d'alimentation pompe : H07RN-F
3G 1,0 mm2
Type de roue : roue à passage libre
Diamètre libre pour passage de bille : 10 mm

Commande
Alarme : sonde optique
Instrument de détection de niveau :
tube plongeur
