KESSEL 21000X station de relevage anti-refoulement Ecolift

La station de relèvement anti-refoulement pour eaux usées avec matières fécales et sans matières fécales est équipée d'une pompe et d'un système de fermeture motorisé. En état normal, la section du tuyau est librement ouverte et l'évacuation s'effectue par la pente naturelle vers le réseau d'égouts. Le refoulement est détecté par une sonde optique, ce qui entraîne la fermeture automatique du système de fermeture motorisé. L'évacuation pendant la phase de refoulement s'effectue via une conduite sous pression qui conduit les eaux usées au-dessus du niveau de refoulement et les refoule dans le réseau. Orifice de raccordement dans le corps de base pour installation en enterré, y compris joint pour conduite sous pression et conduit pour câble. La commande s'effectue via un appareil de commande convivial, qui peut en option être intégré à la supervision du bâtiment via un contact sans potentiel ou émettre des alarmes et des messages d'erreur groupés via une interface GSM.

Exécution
Fermeture d'urgence : oui
Joint de passage pour conduit de câble -DN- : 50
Commande de pompe : appareil de commande
Indice de protection sonde : IP 68 -3m/48h-
Clapets anti-refoulement motorisés : 1

Caractéristiques générales
Couleur : noir
Diamètre nominal -DN- : -
Type d'eaux usées : avec matières fécales
Situation d'installation : installation dans la dalle de sol
État de livraison : prémonté pour montage final sur site -Pompes et capteurs à monter sur site et appareil de commande à raccorder-
Homologation : Z-53.2-487
Type de moteur : KSM 140
Indice de protection du moteur : IP 68 -3m/48h-

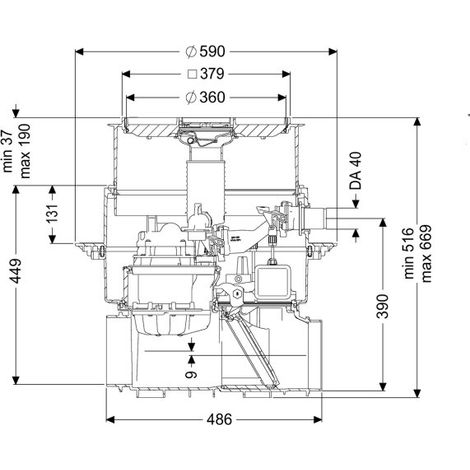

Dimensions
Poids net : 28 kg
Poids brut : 33,5 kg
Résistance à la nappe phréatique à partir du bord inférieur de la partie du sol : 3000 mm
Cote d'encastrement largeur : 750 mm
Cote d'encastrement longueur : 750 mm
Saut de pente : 9 mm
Profondeur d'installation : 516 - 669 mm
Type de réglage en hauteur : manchon d'extension télescopique
Largeur : 590 mm
Longueur : 590 mm
Dimensions de l'emballage largeur : 615 mm
Dimensions de l'emballage hauteur : 550 mm
Dimensions de l'emballage longueur : 785 mm

Cuve/corps de base
Pression nominale -PN- : 6
Sortie sous pression -DA- : 40 mm
Exécution du piquage : optionnelle

Caractéristiques du couvercle
Type de couverture : dalle recouvrable de carreaux
Matériau du couvercle : plastique
Largeur du couvercle : 366 mm
Longueur du couvercle : 366 mm
Fonction d'évacuation : oui
Verrouillage : Lock & Lift
Classe d'aptitude au chargement : K 3 -EN 1253-1-
Épaisseur maximale du revêtement de sol : 16 mm
Siphon anti-odeurs : Multistop

Dispositif de pompage
Pompe : SPZ 1000
Nombre de pompes : 1
Poids de la pompe : 10 kg
Type de raccordement : fiche codée
Courant nominal : 5,2 A
Longueur du câble d'alimentation de la pompe : 5 m
Classe de protection : I
Classe d'isolation : F
Cos phi - facteur de puissance : 0,97
