KESSEL 21000S Station de relevage anti-refoulement Ecolift

Le dispositif de relevage anti-refoulement pour eaux usées contenant des matières fécales et non contenant des matières fécales est équipé d'une pompe et d'un système de fermeture motorisé. En état normal, la section de canalisation est librement ouverte et l'évacuation s'effectue par la pente naturelle vers le réseau d'égout. Le refoulement est détecté par une sonde optique, ce qui entraîne la fermeture automatique du système de fermeture motorisé. L'évacuation pendant la phase de refoulement s'effectue via une conduite sous pression qui transporte les eaux usées au-dessus du niveau de refoulement et les pompe vers le réseau d'égout. Perçage de raccordement dans le corps de base pour installation enterrée, y compris joint pour conduite sous pression et fourreau de câble. La commande s'effectue par un dispositif de commande convivial, qui peut en option être intégré à la gestion technique du bâtiment via un contact sans potentiel ou peut émettre des alarmes et des messages d'incident groupés via une interface GSM.

Exécution
Fermeture d'urgence : oui
Joint passe-câble pour fourreau -DN- : 50
Commande de la pompe : dispositif de commande
Indice de protection sonde : IP 68 -3m/48h-
Clapets anti-refoulement motorisés : 1

Caractéristiques générales
Couleur : noir
Diamètre nominal -DN- : -
Type d'eaux usées : avec matières fécales
Situation d'installation : installation dans la dalle de sol
État de livraison : prémonté pour montage final sur chantier - pompes et capteurs à monter sur site ainsi que dispositif de commande à raccorder -
Homologation : Z-53.2-487
Type de moteur : KSM 140
Indice de protection du moteur : IP 68 -3m/48h-

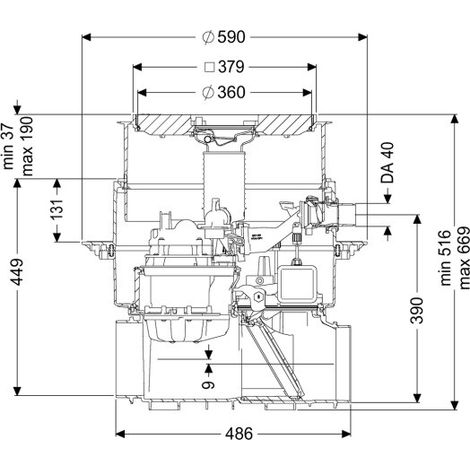

Dimensions
Poids net : 28 kg
Poids brut : 33,5 kg
Résistance à la nappe phréatique à partir du bord inférieur de la partie au sol : 3000 mm
Cote d'encastrement largeur : 750 mm
Cote d'encastrement longueur : 750 mm
Dénivelé : 9 mm
Profondeur d'installation : 516 - 669 mm
Type de réglage en hauteur : élément d'ajustement télescopique
Largeur : 590 mm
Longueur : 590 mm
Dimensions d'emballage largeur : 615 mm
Dimensions d'emballage hauteur : 550 mm
Dimensions d'emballage longueur : 785 mm

Cuve/corps de base
Pression nominale -PN- : 6
Sortie sous pression -DA- : 40 mm
Exécution du manchon : optionnelle

Caractéristiques du couvercle
Type de couvercle : plaque de recouvrement avec grille à fentes
Matériau du couvercle : plastique
Couleur du couvercle : noir
Largeur du couvercle : 366 mm
Longueur du couvercle : 366 mm
Fonction d'écoulement : oui
Verrouillage : Lock & Lift
Classe de charge : L 15 -EN 1253-1-
Siphon anti-odeurs : Multistop

Dispositif de pompage
Pompe : SPZ 1000
Nombre de pompes : 1
Poids de la pompe : 10 kg
Type de raccord : prise codée
Courant nominal : 5,2 A
Longueur du câble d'alimentation de la pompe : 5 m
Classe de protection : I
Classe d'isolement : F
Cos phi - facteur de puissance : 0,97
