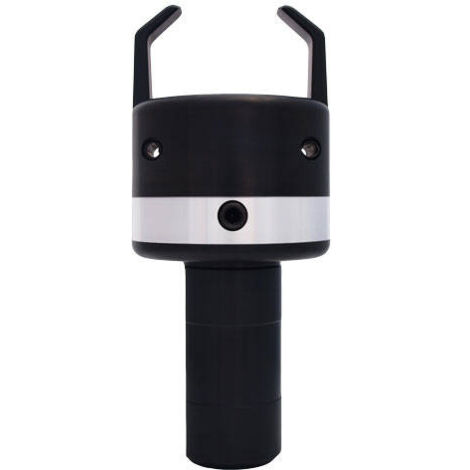

Jeu de pinces H80 / 30-80 mm / Weldon 40

Alimentateur de barres, pince pour tour CNC / 30-80 mm / Weldon 40

Marque : GripTec™

Modèle : GC-50-3080-W40

Cette vente concerne un alimentateur de barres mécanique, une pince pour tours CNC.

Développée grâce à notre longue expérience en usinage, cette pince est entièrement fabriquée dans notre entreprise à partir de matériaux polonais, garantissant un fonctionnement fiable pendant de nombreuses années.

Conçue initialement pour nos propres besoins d'automatisation et de réduction des temps de production, elle est aujourd'hui utilisée par des centaines d'entreprises à travers le monde.

Avantages de notre pince :

• Tous les éléments sont fabriqués dans notre entreprise par des employés polonais, à l'aide de machines et de technologies modernes et sous un contrôle qualité rigoureux.
• Les bras de préhension sont soumis à un traitement thermique professionnel, ce qui prolonge leur durée de vie !
• La pince augmente l'efficacité du tour et réduit considérablement le temps nécessaire pour éjecter et positionner correctement la pièce !
• Elle est entièrement autonome et ne nécessite aucun accessoire supplémentaire tel que de l'eau, du liquide de refroidissement, de l'air, etc.
• La vis de réglage permet une configuration immédiate au diamètre requis en quelques secondes.

Notre pince est la solution idéale pour toutes les usines utilisant des tours CNC non équipés d'un alimentateur de barres automatique, par exemple… en raison de coûts d'achat élevés ou de dimensions importantes.

La pince est adaptée au montage dans le logement de la tête d'outil.

Montage : Weldon 40

Plage de tiges retirées : 30-80 mm

Vidéo de démonstration sur YouTube :https://www.youtube.com/watch?v=owutJTO05xg&ab_channel=defcomeu

Questions les plus fréquentes

Quelle est la durée de vie des pinces de préhension ?

De 50 000 à 500 000 pièces, selon le type de matériau traité et la surface de la barre (laminée, étirée).

Vous pouvez acheter des pinces supplémentaires à tout moment en cas d’usure ou de choc.

Quelle est la répétabilité des extensions de tige par la pince ?

Inférieure à 0,1 mm

Comment programmer correctement un tour pour actionner une pince de préhension ?

1. Appel de la tourelle sur laquelle la pince est montée.

2. Positionnement sur l'axe Z ..........

3. Déplacement sur la pièce sur l'axe X pour saisir la barre.

4. Relâchement des mors du mandrin du tour.

5. Pause pour l'ouverture des mors (de 0,1 s à 1 s).

6. Tirage de la barre sur l'axe Z conformément aux instructions du programme.

7. Serrage des mors dans le mandrin du tour.

8. Pause pour la fermeture des mors (de 0,1 s à 1 s).

9. Sortie de la pièce sur l'axe X.

10. Retour à zéro et poursuite de la production.

Programme d'exemple :

N01 T0404 M5 (alimentation)

N02 G0 X80 Z-25

N03 G0 X0

N04 M84 (ouverture des mâchoires)

N05 G04 F0.5 (pause pour l'ouverture des mâchoires)

N06 G0 Z0

N07 M83 (fermeture des mâchoires)

N08 G04 F0.5 (pause pour la fermeture des mâchoires)

N09 G0 X80

N10 G0 X450 Z10

N11 M02

Comment régler correctement l'écartement des griffes de la pince ?

L'écartement se règle à l'aide d'une clé Allen en tournant la vis à gauche ou à droite (voir photo ci-dessous), après avoir desserré la vis de blocage.

L'écartement doit être de 0,5 à 1 mm inférieur au diamètre de la tige (selon le type et le poids du matériau).

L'utilisation d'un matériau élastique pour la fabrication des griffes permet une forte compression du matériau.
