JDS6600-60M DDS générateur de Signal de forme d'onde arbitraire compteur de fréquence d'impulsion

Caractéristiques:

1. Avec la protection contre les courts-circuits de sortie, toutes les sorties de signal peuvent fonctionner pendant 60 secondes dans des conditions de court-circuit de charge.
2. Panneau de commande simple, fonctionnement simple et intuitif. Interrupteur de commande indépendant pour un contrôle facile.
3. C'est le grand instrument pour l'ingénierie électronique, les laboratoires, les lignes de production, l'enseignement et la recherche scientifique.
4. Haute fiabilité, circuit intégré à grande échelle, technologie de montage en surface, haute fiabilité, longue durée de vie.
5. Les touches de raccourci en silicone simplifient non seulement considérablement les étapes de fonctionnement, mais sont également confortables.
6. Coque ignifuge de haute qualité, avec support à l'arrière, après avoir érigé le support, il est plus pratique d'utiliser et de visualiser les données.
7. Haute précision, deux canaux avec des performances égales, différence de phase réglable en continu.

Spécifications:

Condition : 100 % neuf
Type d'article : Générateur de signaux
Matériau : ABS+Silicone
Couleur : comme indiqué sur l'image
Modèle : JDS6600-60M
Caractéristiques de fréquence :
Sinusoïdale Gamme de fréquences d'ondes : 0-60 MHz
Plage de fréquences d'ondes carrées : 0-25 MHz
Plage de fréquences d'ondes triangulaires : 0-25 MHz
Plage de fréquences d'ondes d'impulsions : 0 ~ 6 MHz
Plage de fréquences d'ondes numériques TTL : 0 ~ 6 MHz
Plage de fréquence d'onde arbitraire : 0 ~ 6 MHz
Plage de réglage de la largeur d'impulsion : 25 nS-4000S
Temps de montée de l'onde carrée : ≤10 ns
Résolution de fréquence minimale : 0,01 μHz (0,00000001)
Fréquence Précision : ±20 ppm
Stabilité de fréquence : ±1 ppm/3 heures
Caractéristiques de la forme d'onde :
Types de forme d'onde : Onde sinusoïdale, onde carrée, onde d'impulsion (le cycle de service réglable, la largeur d'impulsion et le temps de cycle peuvent être ajustés avec précision) , onde triangulaire, onde sinusoïdale partielle, onde CMOS, niveau DC (réglez l'amplitude DC en ajustant le décalage), demi-onde, onde complète, onde d'escalier positive, onde d'escalier inverse, onde de bruit, montée exponentielle, chute exponentielle, onde multisonique, impulsion sinc, impulsion de Lorenz et 60 formes d'onde définies par l'utilisateur.
Longueur d'onde : 2048 points
Taux d'échantillonnage de la forme d'onde : 266 MSa/s
Résolution verticale de la forme d'onde : 14 bits
Onde sinusoïdale :
Harmonique Suppression : 245 dBc (distorsion harmonique totale : onde carrée et onde d'impulsion : dépassement ≤ 5 % br> Linéarité de l'onde en dents de scie : ≥98 % (0,01 Hz ~ 10 kHz)
Caractéristiques de sortie :
Résolution d'amplitude : 1 mV
Stabilité de l'amplitude : ± 0,5 %/5 heures
Planéité de l'amplitude : ± 5 % ( 10 MHz)
Sortie d'onde :
Impédance de sortie : 50 Ω ± 10 % (typique)
Protection : Toutes les bornes de sortie de signal peuvent fonctionner dans un délai de 60 dans des conditions de court-circuit de charge
Décalage CC :
Décalage Plage de réglage : offset≤10-amplitude/2
Résolution de décalage : 0,01 V
Caractéristiques de phase :
Plage de réglage de phase : 0~359,9°
Résolution de phase : 0,1°
Sortie TTL/CMOS :
Niveau bas : Niveau haut : 1 V ~ 10 V
Temps de montée/descente du niveau : Fonction de mesure externe :
Fonction compteur de fréquence :
Plage de mesure de fréquence : 1 Hz ~ 100 MHz
Précision de mesure : Continue réglage du temps de porte 0,01 S ~ 10 s
Fonction du compteur :
Plage de comptage : 0-4294967295
Mode de couplage : modes de couplage DC et AC
Méthode de comptage : manuel
Mesure de la largeur d'impulsion : 0,01us résolution, maximum mesurable 20 s
Mesure de la période : résolution de 0,01us, maximum mesurable 20 s
Fonction de numérisation :
Canal de numérisation : CH1 ou CH2
Type de numérisation de fréquence : balayage linéaire, numérisation logarithmique
Temps de numérisation : 0,1 s ~ 999,9 s
Plage de réglage : définie arbitrairement entre le point de départ (0,01 Hz) et la fréquence de sortie maximale du modèle correspondant au point final
Direction de numérisation : avant, arrière et aller-retour
br>Fonction de déclenchement :
Nombre d'impulsions : 1-1048575
Mode de déclenchement : Déclenchement manuel, déclenchement CH2, déclenchement externe (AC), déclenchement externe (DC)
Spécifications techniques générales :
Type d'affichage : Écran LCD couleur TFT 2,4 pouces
Stockage et chargement :
Quantité : 100 groupes
Emplacement : 00 à 99 (le paramètre d'emplacement de stockage par défaut de 00 est appelé lorsque la machine est allumée)
Arbitraire Forme d'onde : Quantité : 60 groupes de 1 à 60 (la valeur par défaut est de 15 groupes au démarrage)
Interface :
Mode d'interface : Utilisation de l'interface USB vers série
Interface d'extension : Port série avec mode de niveau TTL, pratique pour utilisateurs à développer
Taux de communication : utilisant la norme 115 200 bps
Protocole de communication : utilisant le mode ligne de commande, le protocole est ouvert
Sortie : DC5V ± 0,5 V
Conditions environnementales Température : 0-40 ℃ Humidité :
br>

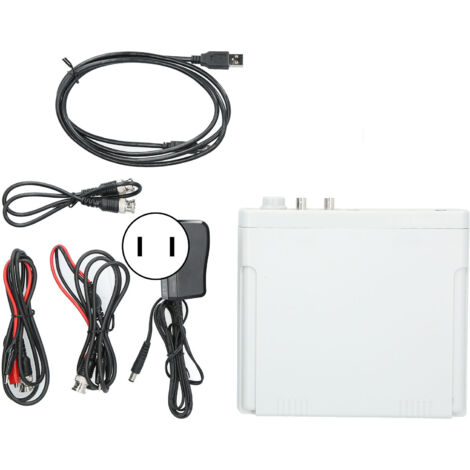

Liste de colis:

1 x générateur de signal

1 x adaptateur secteur

1 x câble USB

2 x câble de connexion de signal

1 x Manuel en anglais

1 x CD

1 x câble BNC

Remarque:

Les moniteurs ne sont pas calibrés de la même manière, la couleur de l'élément affichée sur les photos peut être légèrement différente de l'objet réel. Veuillez prendre le vrai en standard.
