Description générale

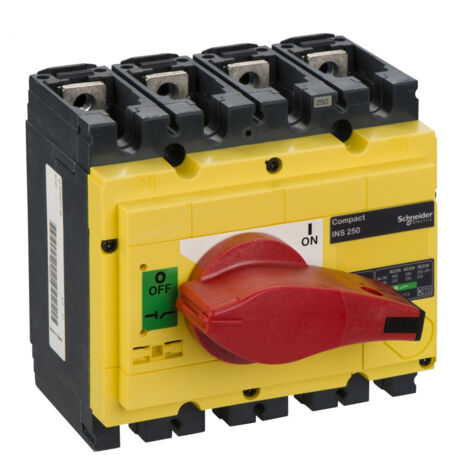

Le ComPacT INS250 est un interrupteur sectionneur non automatique à 4 pôles, conçu pour l'isolement avec indication de contact positif. Il est équipé d'une commande rotative rouge et d'une face avant jaune, facilitant son identification. Cet appareil est adapté pour un courant de fonctionnement de 250 A à 415 VCA dans les catégories AC22A et AC23A, et peut être utilisé comme dispositif d'arrêt d'urgence.Spécifications techniques
- AC-23 : 150 kW à 480 V NEMA AC 50/60 Hz
- AC-23 : 132 kW à 380/415 V AC 50/60 Hz
- AC-23 : 75 kW à 230 V NEMA AC 50/60 Hz
- AC-23 : 75 kW à 220/240 V AC 50/60 Hz
- AC-23 : 150 kW à 440 V AC 50/60 Hz
- AC-23 : 160 kW à 500/525 V AC 50/60 Hz
- AC-23 : 210 kW à 660/690 V AC 50/60 Hz
- 1.8 kA (30 s) conformément à IEC 60947-3
- 2 kA (20 s) conformément à IEC 60947-3
- 4.9 kA (3 s) conformément à IEC 60947-3
- 8.5 kA (1 s) conformément à IEC 60947-3
- AC-22A : 1500 cycles à 440 V AC 50/60 Hz
- AC-22A : 1500 cycles à 500 V AC 50/60 Hz
- AC-22A : 1500 cycles à 690 V AC 50/60 Hz
- AC-23A : 1500 cycles à 440 V AC 50/60 Hz
- AC-23A : 1500 cycles à 500 V AC 50/60 Hz
- AC-23A : 1500 cycles à 690 V AC 50/60 Hz
- DC-22A : 1500 cycles à 250 V DC 4 pôles en série
- DC-23A : 1500 cycles à 250 V DC 4 pôles en série
- Hauteur : 136 mm
- Largeur : 140 mm
- Profondeur : 96 mm
