Description générale

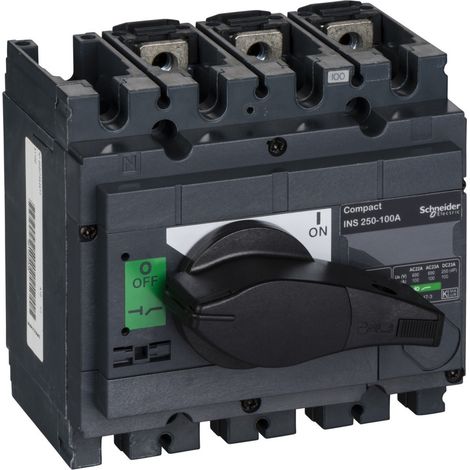

Interrupteur sectionneur Interpact INS250 3P 100 A, conçu pour une utilisation ininterrompue, idéal pour les applications industrielles et commerciales. Il est équipé d'une poignée rotative frontale directe de couleur noire, permettant une manipulation facile et rapide.Spécifications techniques
- Type de commande : Poignée rotative frontale directe
- Mode d'installation : Fixe
- Support de montage : Rail Platine
- Raccordement : Façade (haut et bas)
- Puissance maximum :
- AC-23 : 55 kW à 440 V AC 50/60 Hz
- AC-23 : 22 kW à 220/240 V AC 50/60 Hz
- AC-23 : 22 kW à 230 V NEMA AC 50/60 Hz
- AC-23 : 45 kW à 380/415 V AC 50/60 Hz
- AC-23 : 55 kW à 480 V NEMA AC 50/60 Hz
- AC-23 : 55 kW à 500/525 V AC 50/60 Hz
- AC-23 : 55 kW à 660/690 V AC 50/60 Hz
- Courant assigné de courte durée admissible [Icw] :
- 1.8 kA (30 s) conformément à IEC 60947-3
- 2.2 kA (20 s) conformément à IEC 60947-3
- 4.9 kA (3 s) conformément à IEC 60947-3
- 8.5 kA (1 s) conformément à IEC 60947-3
- Durée de vie mécanique : 15 000 cycles
- Durée de vie électrique :
- AC-22A : 1500 cycles à 440 V AC 50/60 Hz
- AC-22A : 1500 cycles à 500 V AC 50/60 Hz
- AC-22A : 1500 cycles à 690 V AC 50/60 Hz
- AC-23A : 1500 cycles à 440 V AC 50/60 Hz
- AC-23A : 1500 cycles à 500 V AC 50/60 Hz
- AC-23A : 1500 cycles à 690 V AC 50/60 Hz
- DC-22A : 1500 cycles à 125 V DC (2 pôles en série)
- DC-23A : 1500 cycles à 125 V DC (2 pôles en série)
- Dimensions : Hauteur 136 mm, Largeur 140 mm, Profondeur 96 mm
- Poids : 2 kg
Autres informations
Gamme : ComPacT INS
