Description

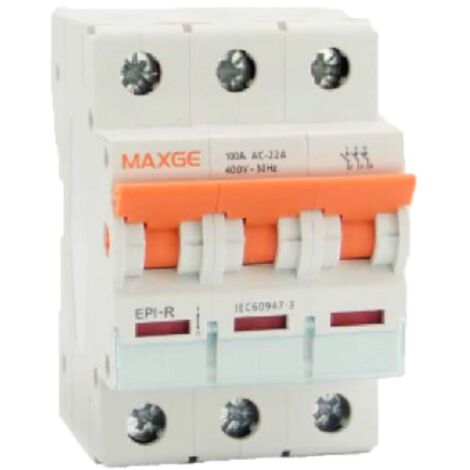

L'Interrupteur-Sectionneur pour rail DIN 3P 16-125A MAXGE Alpha+ est un dispositif avec lequel vous pouvez ouvrir ou fermer un circuit électrique, en maintenant sa position verrouillée. Ils sont principalement utilisés dans les lieux publics et industries, où il est important de localiser en un seul endroit tout le contrôle et la commande des circuits disponibles, par exemple, les lumières, caméras, machines...etc…
Ces appareils ne disposent pas de protection thermique ni de protection magnétique. Ils ont un pouvoir de coupure.
Caractéristiques et détails techniques :
- Tension de fonctionnement : 415/240V AC
- Catégorie d'utilisation : AC-22
- Courant de courte durée (Icw) : 12Ie, t=1s
- Pouvoir de coupure : 3Ie, 1.05Ue
- Conforme à la norme internationale EN/IEC60947-3
- Signalisation local de l'état
- Fenêtre pour marqueur de circuit
- Compatible avec les séries MAXGE EPR et EPB
- Connexion dans bornes de la boîte pour les câbles en cuivre :
- Calibre 16÷63A : flexible ≤25mm² et rigide ≤35mm².
- Calibre 100÷125A : flexible ≤35mm² et rigide ≤50mm².
- Dimensions : 1 module par pôle (18mm)
- Tension d'isolement (Ui) 690VA
- Tension d'impulsion (Uimp) 6kV
- Double isolation classe II
- Température de fonctionnement -5 ÷ 35ºC
Caractéristiques
- MarqueMAXGE
- Largeur8.15 cm
- Hauteur6.655 cm
- Profondeur5.37 cm
- Poids0.3 kg
Questions fréquentes
La température de fonctionnement de cet appareil est comprise entre -5 et 35ºC.
Pour les calibres de 16 à 63A, les câbles flexibles doivent être de 25mm² maximum et les câbles rigides de 35mm² maximum. Pour les calibres de 100 à 125A, les câbles flexibles doivent être de 35mm² maximum et les câbles rigides de 50mm² maximum.
La tension d'isolement de cet appareil est de 690V AC.
