Description générale

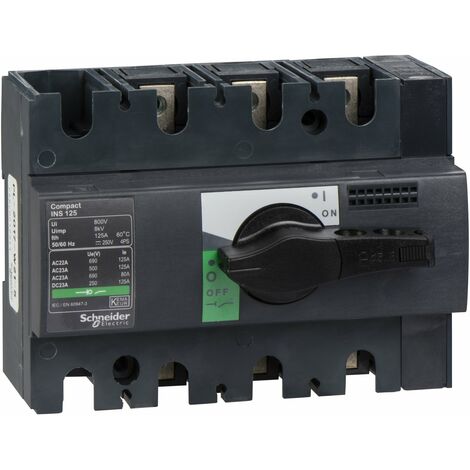

Le ComPacT INS125 est un interrupteur-sectionneur non automatique à commande rotative noire, conçu pour l'isolement avec indication de contact positif. Il est adapté pour des applications nécessitant un courant de fonctionnement de 125 A à 415 VCA dans les catégories AC22A et AC23A, avec une tension nominale maximale de 690 VCA 50/60 Hz ou 125 VCC.Spécifications techniques
- Type : Interrupteur-sectionneur 3P
- Courant nominal permanent : 125 A
- Puissance maximum : 55 kW CA 50/60 Hz pour 440 V
- Dimensions du coffret : 260 mm x 160 mm x 55 mm
- Hauteur : 110 mm
- Largeur : 135 mm
- Profondeur : 62,5 mm
- Poids : 1,05 kg
- Durée de vie mécanique : 15 000 cycles
- Durée de vie électrique : 1 500 cycles pour 220/240 V AC 50/60 Hz
- Degré de protection (IP) : IP40
Compatibilité et accessoires
- Convient pour une installation dans des tableaux de distribution
- Montage à plat : Oui
- Commande motorisée en option : Non
- Déclencheur shunt en option : Non
Utilisation
La commande rotative noire est conçue pour offrir un fonctionnement facile et des performances élevées lors de l'interruption des courants. Ce dispositif est idéal pour des applications nécessitant un isolement fiable.Autres informations
- Normes : Conforme aux normes IEC 60947-1 et IEC 60947-3
- Type d'élément de commutation : Bouton
- Type de connexion du circuit principal : Connexion à vis
- Classe d'isolation : Classe II selon la norme CEI 60664
