Description générale

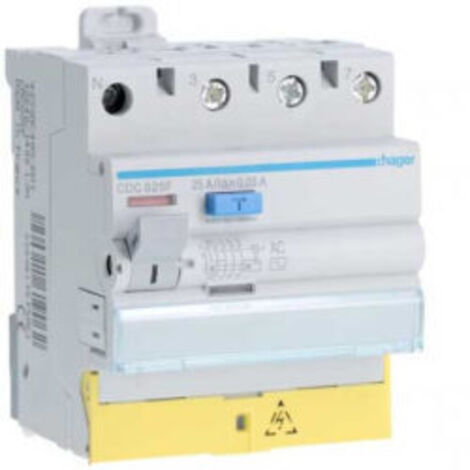

L’interrupteur différentiel tétrapolaire Hager de 25A et 30mA est conçu pour protéger votre installation électrique, vos appareils et les personnes. Il se déclenche lorsque la différence d'intensité dépasse 30 mA, signalant un danger potentiel. Cet appareil est idéal pour les installations résidentielles et les petites installations tertiaires. Selon la norme NF C 15-100, il est recommandé d'installer au moins deux disjoncteurs différentiels de 30mA, dont un de type AC et un de type A.Spécifications techniques
- Position du neutre : gauche
- Nombre de pôles : 4
- Mode de fixation : rail DIN symétrique
- Tension assignée d'emploi Ue : 230 / 400 V
- Fréquence assignée : 50 Hz
- Tension assignée d'isolement : 500 V
- Tension assignée de tenue aux chocs : 4000 V
- Courant différentiel assigné : 30 mA
- Courant assigné nominal : 25 A
- Tenue au non déclenchement onde 8-20µs : 0.25 kA
- Pouvoir de fermeture et de coupure : 1.5 kA
- Courant conditionnel de court-circuit assigné Inc selon EN 61008-1 : 6 kA
- Dimensions : 70 mm (profondeur) x 84.4 mm (hauteur) x 71 mm (largeur)
- Endurance électrique : 2000 cycles
- Endurance mécanique : 4000 manœuvres
- Indice de protection IP : IP20
- Température de service : -25…40 °C
- Température de stockage/transport : -55…70 °C
Installation
- Type de raccordement : Borne à vis
- Couple de serrage : 2,8 Nm
- Démontabilité : 1 (haute et basse)
- Section de raccordement : 1 / 25 mm² (câble rigide), 1 / 16 mm² (câble souple)
- Type de connexion : cage à vis
Utilisation
L'interrupteur différentiel est utilisé pour protéger les installations électriques contre les fuites de courant, garantissant ainsi la sécurité des utilisateurs et des appareils connectés.Autres informations
Pour plus d'informations, consultez la fiche produit officielle du fabricant Hager : CDC825F.
