Description générale

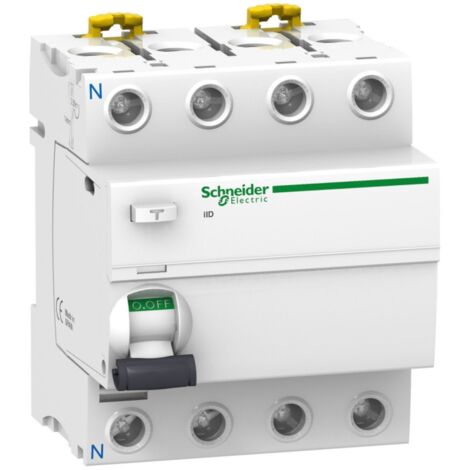

Interrupteur différentiel tétrapolaire de sensibilité 300mA, calibre 40A, Type A-Si - Schneider A9R35440. Ce dispositif est principalement utilisé dans les environnements industriels et tertiaires pour assurer la protection des circuits électriques spécialisés. Il est conçu pour protéger contre les chocs électriques par contact indirect et les risques d'incendie, en déconnectant les circuits en cas de défaut à la terre. La gamme Acti 9 iID de Schneider Electric est reconnue pour sa fiabilité et sa qualité, garantissant une protection différentielle efficace depuis de nombreuses années.Spécifications techniques
- Type : Interrupteur différentiel tétrapolaire
- Calibre : 40A
- Sensibilité : 300mA
- Type de réseau : CA
- Tension assignée d'emploi : 380...415 V AC 50/60 Hz
- Tension d'isolement : 500 V AC 50/60 Hz
- Tension de tenue aux chocs : 6 kV
- Fréquence : 50/60 Hz
- Pouvoir assigné de coupure : Idm 1500 A, Im 1500 A
- Courant nominal de court-circuit conditionnel : 10 kA
- Dimensions : 72 mm (L) x 91 mm (H) x 73,5 mm (P)
- Poids : 0,37 kg
- Couleur : Blanc (RAL9003)
- Endurance mécanique : 20 000 cycles
- Endurance électrique : 15 000 cycles AC-1
- Degré de protection : IP20 (IP40 en boîtier modulaire)
- Température de fonctionnement : -25°C à 60°C
- Température de stockage : -40°C à 85°C
Compatibilité et accessoires
- Montage sur rail DIN
- Bornes de connexion à vis pour câbles rigides et flexibles
Installation
Ce produit est conçu pour être monté sur un rail DIN, facilitant son intégration dans une armoire électrique. Il est équipé de bornes de connexion à vis, permettant une alimentation par le haut et une sortie par le bas.Utilisation
L'interrupteur différentiel A9R35440 est utilisé pour protéger les installations électriques contre les défauts à la terre, en assurant une déconnexion rapide des circuits en cas de problème. Il est particulièrement adapté aux environnements où le risque de fausses alarmes est élevé, comme en présence de lampes fluorescentes ou d'autres équipements sensibles.Autres informations
- Indicateur de déclenchement mécanique sur la face avant pour faciliter l'identification des appareils défectueux
- Fenêtre VisiSafe avec bande verte indiquant l'ouverture complète des pôles pour une maintenance simplifiée
- Conforme à la norme EN/IEC 61008-1
