Description générale

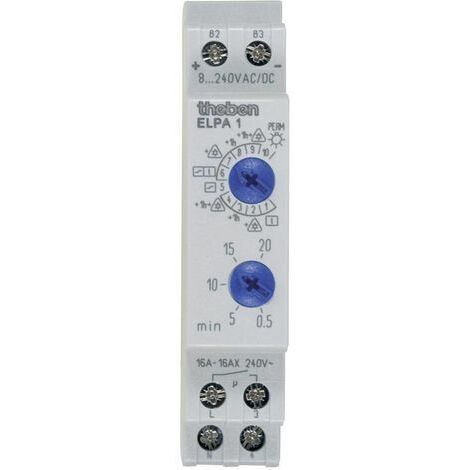

Minuterie d'escalier multifonction Theben, modèle ELPA 1 0010002, conçue pour prolonger la durée de vie de l'éclairage grâce à sa commutation au passage par zéro de la tension. Cet appareil offre 10 fonctions réglables directement sur la face avant, avec une entrée multitension à isolation galvanique pour des tensions de 8 à 240 V CA/CC, idéale pour les interphones. Il inclut également un préavis d'extinction pour éviter une obscurité soudaine, ainsi qu'une fonction longue durée activable par une pression prolongée sur le bouton-poussoir.Spécifications techniques
- Courant nominal : 16 A
- Dimensions : hauteur 85.5 mm, largeur 17.5 mm
- Gamme de réglage horaire : 0,5 à 20 min
- Modèle : 1 contact NO non libre de potentiel 16 A/250 V AC
- Tension de fonctionnement : 230 V/50 Hz
- Tension nominale : 8 V DC/AC, 12 V DC/AC, 24 V DC/AC, 110 V DC/AC, 230 V DC/AC
- Type de contact : 1 NO (T)
- Charge de lampes à incandescence/halogène : 3600 W
- Charge de tubes fluorescents compensés en série : 3600 VA
- Charge de tubes fluorescents compensés en parallèle : 1200 VA
- Température ambiante : -25°C à +50°C
- Indice de protection : IP 20
Compatibilité et accessoires
- Type d'accessoire : Interrupteur de cage d'escalier analogique
Installation
- Montage sur rail DIN
Utilisation
- Réarmement immédiat avec interrupteur de cage d'escalier
- Coupure anticipée avec interrupteur impulsionnel et temporisation de retour
- Détection automatique pour 3 ou 4 conducteurs
- Éclairage permanent disponible
