Contact auxiliaire Eaton NHI21-PKZ0 072894 250 V/DC 3.5 A 2 NO (T), 1 NF (R) 1 pc(s) W215301

Description du Contact auxiliaire normal - 2F+1O - borne à boulon - 072894 - Eaton

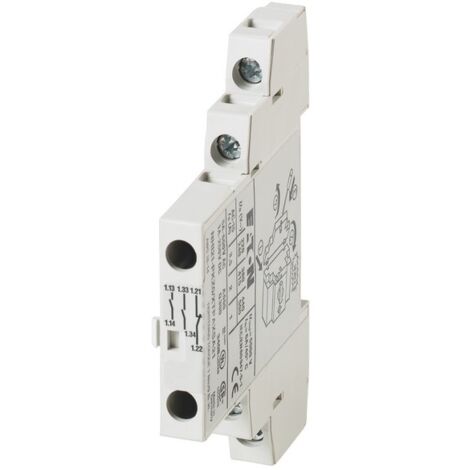

Le contact auxiliaire standard Eaton Moeller® série NHI (réf. 072894) est un accessoire de choix pour toute installation électrique nécessitant fiabilité, performance et sécurité. Conçu spécifiquement pour être monté sur le côté droit des disjoncteurs moteurs de la gamme PKZ0, ce module NHI21-PKZ0 propose une configuration 2F+1O (2 fermés + 1 ouvert), parfaitement adaptée aux applications industrielles exigeantes.

Doté de contacts mécaniquement verrouillés, il garantit une commutation sûre et précise même dans des environnements contraignants. Sa durée de vie électrique de 50 000 manœuvres témoigne de sa robustesse et de sa fiabilité sur le long terme. Grâce à son montage latéral simple et rapide, il s’intègre facilement dans tout système existant, sans nécessiter de modification majeure.

Certifié UL, CSA et CE, ce contact auxiliaire répond aux normes internationales les plus strictes telles que IEC/EN 60947-4-1. Il offre une excellente résistance aux surtensions (Uimp de 6000 V AC) et peut fonctionner dans une plage de température de -25 °C à +55 °C, ce qui le rend idéal pour les environnements industriels variés.

Côté électrique, il supporte jusqu’à 500 V en AC et 250 V en DC, avec des courants assignés adaptés à différentes tensions (jusqu’à 3,5 A en AC-15 à 240 V). Sa fiabilité de circuit de commande exceptionnelle (< 2 λ) en fait un composant critique pour les automatismes et les systèmes de commande.

Compact (68 × 90 × 15 mm) et léger (38 g), il se connecte facilement à l’aide de bornes à vis compatibles avec des conducteurs de 0,75 à 1,5 mm². Ce contact auxiliaire est un choix stratégique pour tout intégrateur cherchant performance, sécurité et conformité aux normes en vigueur.

Caractéristiques :

• Nom du produit : Contact auxiliaire standard Eaton Moeller® série NHI

• Référence catalogue : 072894

• Code modèle : NHI21-PKZ0

• Code EAN : 4015080728948

• Longueur / Profondeur : 68 mm

• Hauteur : 90 mm

• Largeur : 15 mm

• Poids : 0,038 kg

Certifications :

• UL 508

• CSA-C22.2 No. 14

• CSA Classe No. : 3211-05

• CE

• UL (Fichier n° : E36332)

• CSA (Fichier n° : 165628)

• Catégorie UL : NLRV

• IEC/EN 60947-4-1

Remarque catalogue : Peut être ajouté après coup sur le côté droit des disjoncteurs moteurs.

Fonctionnalités et caractéristiques :

• Fonctionnalité principale : Contacts opposés verrouillés mécaniquement

• Durée de vie électrique : 50 000 manœuvres

• Type de montage : Montage supérieur

• Méthode de montage : Montage latéral

• Catégorie de surtension : III

• Degré de pollution : 3

• Catégorie de produit : Accessoires

• Tension assignée de tenue aux chocs (Uimp) : 6000 V AC

• Utilisation : Disjoncteur moteur PKZ0

Conditions climatiques :

• Température de fonctionnement min. : -25 °C

• Température de fonctionnement max. : 55 °C

Capacités des bornes :

• Conducteurs rigides / souples avec embout : 0,75 à 1,5 mm²

• AWG rigides / toronnés : 18 à 14 AWG (bornes à vis)

Caractéristiques électriques :

• Tension nominale de fonctionnement (AC max) : 500 V

• Tension nominale de fonctionnement (DC max) : 250 V

• Isolement de sécurité : 440 V entre contacts principaux et auxiliaires (selon EN 61140)

• Protection contre courts-circuits sans soudure : 10 A fusible gG/gL

• Courants assignés de fonctionnement (Ie) :

  • AC-15 (220–240 V) : 3,5 A

  • AC-15 (380–415 V) : 2 A

  • AC-15 (440–500 V) : 1 A

  • DC-13 (24 V) : 2 A

  • DC-13 (60 V) : 1 A

  • DC-13 (110 V) : 0,5 A

  • DC-13 (220–230 V) : 0,25 A

Contacts :

• Fiabilité du circuit de commande : < 2 λ (< 1 défaillance sur 100 millions de manœuvres à 24 V DC)

• Nombre de contacts (Fermés - NO) : 2

• Nombre de contacts (Ouverts - NC) : 1

• Nombre de contacts inverseurs : 0

Vérification de conception :

• Dissipation thermique liée au courant (Pvid) : 0,04 W par pôle

• Dissipation thermique statique (Pvs) : 0 W

• Courant assigné pour dissipation thermique spécifiée (In) : 3,5 A

Conformité aux exigences normatives :

• 10.2.2 Résistance à la corrosion : Conforme aux exigences de la norme produit

• 10.2.3.1 Stabilité thermique des enveloppes : Conforme

• 10.2.3.2 Résistance à la chaleur normale des matériaux isolants : Conforme

• 10.2.3.3 Résistance à la chaleur anormale/incendie par effets internes : Conforme

• 10.2.4 Résistance aux UV : Conforme

• 10.2.5 Levage : Non applicable (évaluation de l'ensemble de l'appareillage requise)

• 10.2.6 Chocs mécaniques : Non applicable

• 10.2.7 Inscriptions : Conforme

• 10.3 Degré de protection des ensembles : Non applicable

• 10.4 Distances d’isolement et de fuite : Conforme

• 10.5 Protection contre les chocs électriques : Non applicable

• 10.6 Incorporation de dispositifs de commutation : Non applicable

• 10.7 Circuits et connexions internes : Responsabilité de l'intégrateur de tableau

• 10.8 Connexions pour conducteurs externes : Responsabilité de l'intégrateur

• 10.9.2 Résistance diélectrique à fréquence industrielle : Responsabilité de l'intégrateur

• 10.9.3 Tension de tenue aux chocs : Responsabilité de l'intégrateur

• 10.9.4 Essais des enveloppes isolantes : Responsabilité de l'intégrateur

• 10.10 Élévation de température : Calcul à la charge de l'intégrateur ; données disponibles chez Eaton

• 10.11 Pouvoir de court-circuit : Responsabilité de l'intégrateur

• 10.12 Compatibilité électromagnétique (CEM) : Responsabilité de l'intégrateur

• 10.13 Fonctionnement mécanique : Conforme, à condition de respecter la notice d'instructions (IL)
