Helios ZLA 160 Bouche d'amenée d'air automatique pour montage mural, DN 160, 00216
Caractéristiques techniques
- Fabricant: Helios
- Numéro d',article: 00216
- Type: ZLA 160
- Désignation: Entrée d',air automatique pour montage mural
- EAN: 4010184002161
- Raccordement DN: 160 mm
- Poids: 1,56 kg
Helios – technique de ventilation de la Forêt-Noire
Helios Ventilatoren a été fondée en 1923 à Schwenningen et conçoit et fabrique aujourd'hui encore ses systèmes de ventilation à son siège de Villingen-Schwenningen. Sur un site d'exploitation d'environ 100.000 m², l'entreprise produit des aérateurs pour petits locaux et brasseurs d'air, des ventilateurs pour conduits, gaines, caissons et toitures, des centrales de traitement d'air avec récupération de chaleur pour l'habitat et le tertiaire, ainsi que des solutions pour le désenfumage, la ventilation des parkings et les zones à risque d'explosion.
Économe en énergie et primé
Helios mise sur la technologie EC économe en énergie et sur des échangeurs de chaleur performants. Pour la technologie et le design de ses appareils, l'entreprise a reçu de nombreuses distinctions au cours des dernières années, parmi lesquelles l'iF Design Award, le German Design Award et le Plus X Award. La gestion de la qualité et de l'environnement est certifiée selon les normes ISO 9001 et ISO 14001.
Livrable de manière fiable
Selon les indications du fabricant, environ 98 % de tous les produits de série sont livrés sur stock , la technique de ventilation Helios est utilisée dans plus de 60 pays.
Helios chez raleo
Chez raleo, vous trouverez des ventilateurs, des centrales de ventilation et des accessoires Helios avec référence d'origine, caractéristiques techniques, plan coté, page de catalogue, schéma électrique ainsi que notices de montage et de service.
- Fabricant: Helios
- Numéro d',article: 00216
- Type: ZLA 160
- Désignation: Entrée d',air automatique pour montage mural
- EAN: 4010184002161
- Raccordement DN: 160 mm
- Poids: 1,56 kg
- DIN 1946-6
- DN 80–160
- Isolation acoustique 30–35 dB
- –6 à +20 °C
Entrées d'air extérieur pour la ventilation résidentielle
Helios ZLA 160 Entrée d'air automatique pour montage mural
Helios ZLA – Bouche d'insufflation automatique pour montage mural, thermostatique, DN 80–160, avec accessoires système pour ZLA 125

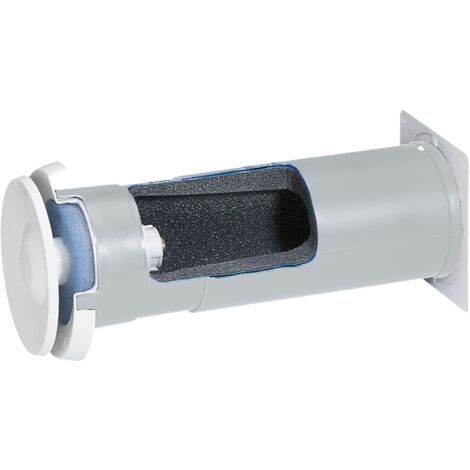

Le Helios ZLA est un régulateur d'entrée d'air automatique, c'est-à-dire une bouche d'entrée d'air extérieur murale permettant à l'air frais d'entrer dans les pièces de vie pour les installations d'extraction d'air. Les kits ZLA 80, ZLA 100 et ZLA 160 sont composés d'une vanne thermostatique, d'un tube mural télescopique, d'une cartouche filtrante de classe G3 et d'une grille extérieure. Une sonde de température réduit l'ouverture de la vanne lorsque la température extérieure baisse, dans une plage de –6 à +20 °C.
Pour le diamètre nominal 125, Helios propose un système modulaire : kit de gros œuvre avec tube télescopique DN 125 pour épaisseur de mur de 260–500 mm et élément d'isolation acoustique, grille de façade avec moustiquaire ainsi que façades intérieures à débit constant de 22 ou 30 m³/h ou hygroréglable de 6–45 m³/h. Les entrées d'air autoréglables sont conformes à la norme DIN 1946 partie 6.
La série Helios ZLA existe en 9 versions, qui se distinguent par le type. Cet article : ZLA 160.
Helios ZLA – Aperçu des avantages
- Ouverture asservie à la température : Le cône de la bouche se ferme lorsque la température extérieure baisse afin de réduire l'entrée d'air froid en hiver.
- Filtre intégré : Cartouche filtrante G3 pour ZLA 80/100/160, filtre G2 dans les façades intérieures pour ZLA 125 , le filtre se remplace facilement en retirant le cône de la vanne.
- Revêtement anti-condensation : La face intérieure du disque de la bouche est dotée d'un revêtement isolant afin d'éviter la condensation.
- Isolation acoustique : L'indice d'affaiblissement acoustique moyen est de 30–35 dB.
- Épaisseurs de mur variables : Le conduit mural extensible ou télescopique s'adapte à différentes structures murales.
Domaines d',application typiques
- Amenée d'air pour installations d'extraction selon DIN 1946-6
- Pièces de vie et chambres à coucher dans le neuf et la rénovation
- Logements avec système ELS ou ventilation centralisée
- Air neuf hygroréglable avec ZLA 125 IB HY 6-45
Caractéristiques selon le fabricant
- Kit composé d'un robinet thermostatique, d'un conduit mural télescopique pour épaisseurs de mur variables, d'une cartouche de filtre à air intégrée classe G 3 et d'une grille extérieure fixe.
- Toutes les pièces en plastique résistant aux chocs, blanc.
- La sonde de température intégrée régule l'ouverture de fente de la soupape en fonction de la température extérieure dans une plage de –6 °C à +20 °C.
- Face intérieure du clapet pourvue d'un revêtement isolant pour éviter la formation de condensation.
- Cartouche filtrante facile à remplacer grâce au disque de vanne amovible, butée pour ventilation de base et débit minimal.
- Réglage variable du débit volumique par réglage du disque.
- Conforme à la norme DIN 1946, P.6.
- Indice d'affaiblissement acoustique moyen 30-35 dB.
Helios ZLA : comparaison de toutes les versions
| Type | Réf. | Type |
|---|---|---|
| ZLA 100 | 00215 | ZLA 100 |
| ZLA 125 FB | 04398 | ZLA 125 FB |
| ZLA 125 IB 22 | 04393 | ZLA 125 IB 22 |
| ZLA 125 IB 30 | 04394 | ZLA 125 IB 30 |
| ZLA 125 IB HY 6-45 | 04395 | ZLA 125 IB HY 6-45 |
| ZLA 125 RS | 04396 | ZLA 125 RS |
| ZLA 125 SE | 04397 | ZLA 125 SE |
| ZLA 160 | 00216 | ZLA 160 |
| ZLA 80 | 00214 | ZLA 80 |
Questions fréquentes sur Helios ZLA
De quelles pièces ai-je besoin pour un ZLA 125 ?
Un kit de gros œuvre ZLA 125 RS avec tube télescopique et élément d'isolation acoustique, la façade extérieure ZLA 125 FB et une façade intérieure : IB 22 ou IB 30 pour un débit constant de 22 ou 30 m³/h, IB HY 6-45 pour un débit hygroréglable de 6–45 m³/h.
Comment le régulateur d'amenée d'air régule-t-il le débit d'air ?
Sur les ZLA 80, 100 et 160, une sonde de température régule l'ouverture de la fente en fonction de la température extérieure , de plus, le volume peut être ajusté au niveau du disque de la bouche.
Pour quelles épaisseurs de mur le kit de gros œuvre ZLA-125 est-il adapté ?
Le conduit télescopique DN 125 couvre des épaisseurs de mur de 260 à 500 mm.
Caractéristiques
- MarqueHELIOS
- Organisme de certificationDIN
- Quantité par pack1
- CouleurBlanc
- Arrêt de ventilationOui
- Débit max60 l/min
- FormeAsymétrique
- Hauteur17.5 cm
- Largeur21.5 cm
- MatièresPlastique
- MoustiquaireOui
- Passage double sensOui
- Poids1560 g
- RéglableOui
- Réf. ManoManoME57062354
- MMID674729926279
- Réf. fabricant216
- EAN4010184002161
Questions fréquentes
Quelle est la puissance sonore de cet équipement et comment cela peut-il affecter son utilisation dans un espace intérieur ?
La puissance sonore de cet équipement est indiquée comme 'Rouge décibel'. Cela suggère qu'il peut produire un niveau sonore qui pourrait être perceptible dans un environnement calme. Il est donc conseillé de considérer l'emplacement d'installation pour minimiser les nuisances sonores.
Quels types de filtres sont compatibles avec cet appareil et comment se fait le remplacement ?
Cet appareil est équipé d'un filtre G3, et un filtre à air de rechange est disponible sur demande. Le remplacement du filtre doit être effectué régulièrement pour garantir un fonctionnement optimal et une bonne qualité de l'air.
Comment cet appareil régule-t-il le débit d'air en fonction de la température extérieure ?
Cet appareil est conçu pour ajuster automatiquement le débit d'air d'admission en fonction de la température extérieure. Cela permet d'optimiser la ventilation tout en maintenant un confort thermique dans l'espace.
