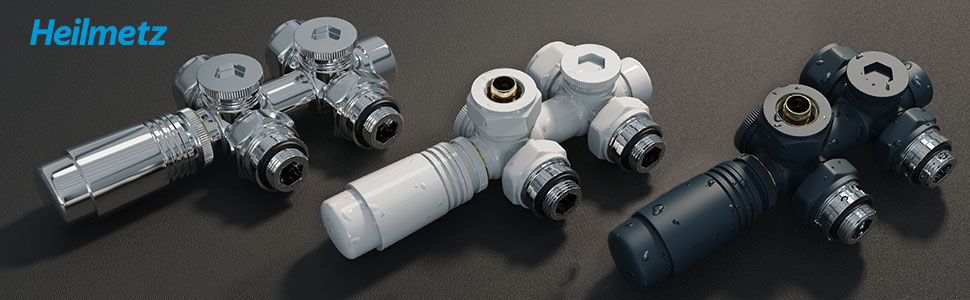

Heilmetz Robinet de Radiateur Anthracite Multibloc Thermostatique pour Radiateur 50 mm, vanne équerre et droite, pour tubes 15/16 mm

Kit Multibloc 2-en-1 pour radiateur

• Le robinet thermostatique Heilmetz combine une vanne équerre et une vanne droite dans un seul ensemble. Cette conception 2-en-1 convient aux radiateurs avec un entraxe de 50 mm et offre davantage de flexibilité selon la configuration des tuyauteries.
• Le corps de vanne est fabriqué en laiton et le robinet est conçu pour les installations de chauffage bitube.

Réglage thermostatique sur 6 positions

• La tête thermostatique permet d’ajuster la température selon les besoins grâce à 6 positions de réglage, avec une plage de réglage de 12 à 28 °C.
• Les positions correspondent aux températures indicatives suivantes :
• ❄ = env. 7 °C, fonction antigel
• 1 = env. 12 °C
• 2 = env. 16 °C
• 3 = env. 20 °C
• 4 = env. 24 °C
• 5 = env. 28 °C
• La position antigel à environ 7 °C permet de maintenir une température minimale dans la pièce lorsque le chauffage est peu sollicité ou pendant une période d’absence.

Tête thermostatique positionnable à gauche ou à droite

• La tête thermostatique se monte sur le côté départ (aller) du circuit de chauffage et peut être positionnée à gauche ou à droite selon la configuration de l’installation. Cette conception permet d’adapter plus facilement l’accès à la commande à la disposition des tuyaux et du radiateur.

Geeignet für 16 mm und 15 mm Rohrleitungen

• Das Ventil verfügt über einen G1/2"-Außengewindeanschluss zum Heizkörper und einen G3/4"-Anschluss auf der Rohrseite. Der Thermostatkopf wird über ein M30 × 1,5-Gewinde befestigt.

• • Für unterschiedliche Rohrleitungen sind passende Adapter im Lieferumfang enthalten:

• 16 mm Mehrschichtverbundrohr (Ø16 × 2,0 mm PEX-AL-PEX): 2 Adapter bereits vormontiert
• 15 mm Kupferrohr: 2 passende Adapter im Lieferumfang enthalten

• Vor der Montage sollten Rohrdurchmesser, Rohrmaterial, Gewinde und der Anschlussabstand des vorhandenen Heizkörpers geprüft werden.

Adapté aux installations de chauffage bitube

• Ce robinet thermostatique est conçu pour les systèmes de chauffage bitube. Le corps en laiton est prévu pour une pression de service maximale de 10 bar, une pression différentielle maximale de 0,8 bar et une température de service maximale de 100 °C.
• Afin de limiter les bruits liés à la circulation de l’eau, la pression différentielle entre le départ et le retour ne doit pas dépasser 0,2 bar. Si nécessaire, un by-pass différentiel adapté doit être prévu dans l’installation. Celui-ci n’est pas inclus dans la livraison.

Caractéristiques techniques

• Type de produi: Robinet thermostatique / Multibloc pour radiateur
• Conception 2-en-1 : vanne équerre et vanne droite
• Matière: Laiton
• Couleur: Anthracite
• Type de radiateur: Radiateur avec raccordement central
• Entraxe: 50 mm
• Raccord côté radiateur: Filetage mâle G1/2"
• Raccord côté tuyauterie: G3/4"
• Raccordement de la tête thermostatique: M30 × 1,5
• Système de chauffage: Installation bitube
• Tube compatible: Tube multicouche 16 mm (Ø16 × 2,0 mm PEX-AL-PEX)
• Pression de service max.: 10 bar
• Pression différentielle max.: 0,8 bar
• Température de service max.: 100 °C
• Montage de la tête thermostatique: Sur le départ, positionnable à gauche ou à droite

Contenu de la livraison

• 1 × corps de vanne
• 1 × tête thermostatique
• 1 × rosace / cache décoratif
• 2 × adaptateurs pour tube multicouche 16 mm, prémontés
• 2 × adaptateurs pour tube cuivre 15 mm
• 1 × notice de montage

Conseils et précautions

1. La tête thermostatique doit être installée sur le départ (aller) du circuit.
2. Pour limiter les bruits de circulation, la pression différentielle entre le départ et le retour ne doit pas dépasser 0,2 bar.
3. Le by-pass différentiel éventuellement nécessaire n'est pas inclus dans la livraison.
4. Avant l’achat, vérifiez l’entraxe de 50 mm, les filetages ainsi que le diamètre et le matériau des tuyaux.
5. Lisez attentivement la notice avant toute intervention.
6. L’installation et les travaux sur le circuit de chauffage doivent être réalisés par un professionnel qualifié.
