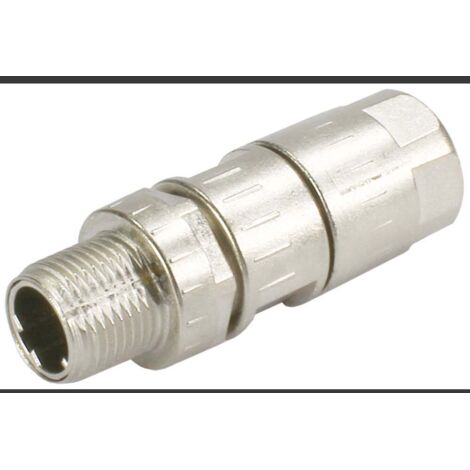

HARTING 21038811405 Connecteur de câbles Nombre total de pôles: 4 1 pc(s) V776923

Série : connecteur rond M12
Composant : connecteur de câble
Type de raccordement : borne à sertir
Nombre de contacts : 4
Type de verrouillage : verrouillage à vis
Courant nominal : 4 A.
Résistance d'isolation : 108 Ω
Résistance de passage : ≤ 10 mΩ
Température limite: -40 ... +85 °C
Cycles d'accouplement : ≥ 500
Groupe de matériaux isolants : I (600 ≤ CTI)
Matière utilisée : polymère crystal-polymer (LCP)
Normes : IEC 61076-2-101
Poids net : 25 g
Désignation : design SLIM
TENSION DE MESURE : 48 V AC 60 V DC
Tension nominale : 1,5 kV
Degré de pollution : 3
Remarques : convient uniquement pour les applications Fast Ethernet
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Codage : codage D
Débit de données : 10 Mbits/s 100 Mbits/s.
Sexe : stylet
Section de conducteur : AWG 26... AWG: 18
Description : droite
Avec blindage
Caractéristiques de transmission : catégorie 5 classe D jusqu'à 100 MHz
Indice de protection selon IEC 60529 : IP65 / IP67 lorsqu'il est branché
PROFINET : oui
Couple de serrage : 0,6 Nm
Matériau du boîtier : zinc moulé sous pression
Diamètre extérieur du câble : ≤ 2,3 mm
Diamètre du câble : 5,7 ... 8,8 mm
Catégorie de surtension III
Largeur de la clé (vis moletée / écrou moleté) : 15

Informations techniques

Connexion (composants) : à sertir
Données techniques complémentaires : Série : connecteur rond M12 Composant : connecteur de câble Type de raccordement : borne à sertir Nombre de contacts : 4 Type de verrouillage : verrouillage à vis Courant nominal : 4 A. Résistance d'isolation : 108 Ω Résistance de passage : ≤ 10 mΩ Température limite: -40 ... +85 °C Cycles d'accouplement : ≥ 500 Groupe de matériaux isolants : I (600 ≤ CTI) Matière utilisée : polymère crystal-polymer (LCP) Normes : IEC 61076-2-101 Poids net : 25 g Désignation : design SLIM TENSION DE MESURE : 48 V AC, 60 V DC Tension nominale : 1,5 kV Degré de pollution : 3 Remarques : convient uniquement pour les applications Fast Ethernet Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08) Codage : codage D Débit de données : 10 Mbits/s, 100 Mbits/s. Sexe : stylet Section de conducteur : AWG 26... AWG: 18 Description : droite Avec blindage Caractéristiques de transmission : catégorie 5 classe D jusqu'à 100 MHz Indice de protection selon IEC 60529 : IP65 / IP67 lorsqu'il est branché PROFINET : oui Couple de serrage : 0,6 Nm Matériau du boîtier : zinc moulé sous pression Diamètre extérieur du câble : ≤ 2,3 mm Diamètre du câble : 5,7 ... 8,8 mm Catégorie de surtension III Largeur de la clé (vis moletée / écrou moleté) : 15
Matériau boîtier : zinc moulé sous pression
Nombre de pôles : 4
Type de fermeture (détails) : Verrouillage à vis
Ø câble (max.) : 8.8 mm
Ø câble (min.) : 5.7 mm

Connecteur de câble, droit, broche, codage D, raccordement à sertir, polymère liquide crystal (LCP), contacts : 4, section de conducteur : 0,13...0,82 mmm² Ce texte a été traduit par une machine.
