Xb6as8349b Schneider - Arrêt D'urgence Trou ø16 - Tête Coup De Poing ø30 - 1no +2nf - Harmony Xb6

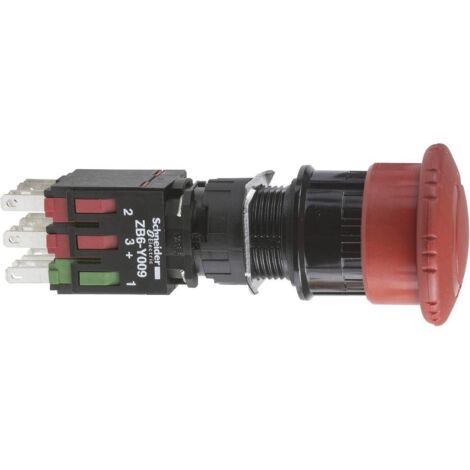

Bouton d'arrêt d'urgence complet IP65 - Schneider XB6AS8349B

Ce bouton d'arrêt d'urgence est fabriqué en France par Schneider Electric. Il est issu de la gamme Harmony XB6.
Ce bouton coup de poing est généralement associé à une bobine MX protégée par un disjoncteur 2A.

• Contacts de type 1NO+2NF (contact normalement ouvert + contacts normalement fermés)
• Système d'armement/réarmement du bouton d'arrêt d'urgence : pousser/tourner
• Diamètre de la tête du bouton : 30mm
• Diamètre du trou de perçage : 16mm
• Type de connexion : Cosses Faston
• Matière : Plastique
• Température d'utilisation : -25°C à +70°C

Caractéristiques principales du Bouton Arrêt d'urgence Schneider de référence XB6AS8349B :

• Gamme : Harmony XB6

• Type de produit ou équipement : Bouton-poussoir d'arrêt d'urgence complet

• Nom de l'appareil : XB6

• Matériau de la collerette : Plastique

• Diamètre de fixation : 16 mm

• Vente par quantité indivisible : 1

• Forme de la tête de l'unité de signalisation : Rond

• Type d'unité de commande : déclenchement et accrochage mécanique

• Remise à zéro : Tourner pour déverrouiller

• Profil de l'unité de commande : Rouge coup de poing Ø 30 mm, non marqué

• Description des contacts : 1 "F" + 2 "O"

• Fonctionnement des contacts : À action dépendante

• Raccordement : Connecteurs Faston, taille de connexion: 2,8 x 0,5 mm

• Complémentaires Hauteur : 30 mm

• Largeur : 30 mm

• Profondeur : 77 mm

• Description des bornes ISO n°1 : (31-32)NC(13-14)NO(21-22)NC

• Poids du produit : 0,041 kg

• Position de montage : Toutes positions

• Type de serrure : Ronis 200

• Utilisation des contacts : Standard

• Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K

• Course d'actionnement : 1 mm (état électrique modifié par "O")2 mm (état électrique modifié par "F")3,5 mm (course totale)

• Force d'actionnement : 3,5 N état électrique modifié par "F"4,5 N état électrique modifié par "O"

• Endurance mécanique : 100000 cycle

• Matière des contacts : Alliage d'argent (Ag/Ni)

• Protection contre les courts-circuits : 6 A cartouche fusible type gG

• [Ui] tension d'isolement : 250 V (degré de pollution 3) se conformer à EN/IEC 60947-1

• [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/IEC 60947-1

• [Ie] courant assigné d'emploi : 3 A à 120 V, AC-15, B300 se conformer à EN/IEC 60947-5-11,5 A à 240 V, AC-15, B300 se conformer à EN/IEC 60947-5-10,1 A à 250 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,22 A à 125 V, DC-13, R300 se conformer à EN/IEC 60947-5-1

• Durée de vie électrique : 1000000 cycle, AC-15 à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13 à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C

• Fiabilité électrique : ? < 10exp(-8) à 5 V, 1 mA avec niveau de confiance de 90% se conformer à IEC 60947-5-4
