Xb4bl73415 Schneider - Bouton Marche Arrêt Métal Complet - 1no+1nf - Harmony Xb4

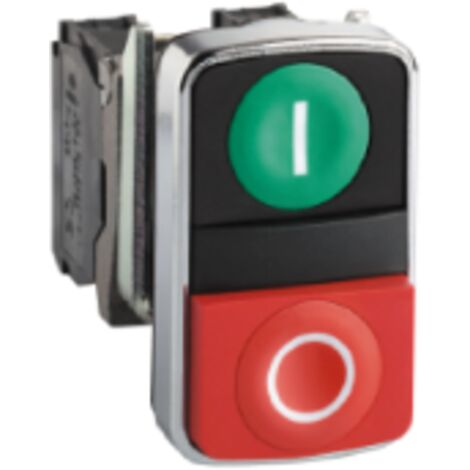

Bouton marche/arrêt 2 touches I/O

Ce bouton marche/arrêt est issu de la gamme Harmony XB4, gamme de produits en métal dotés d'une grande robustesse. Il est fabriqué en France par Schneider Electric.

Ce bouton complet dispose de 2 positions : I/O. Ce type de bouton est généralement installé en façade de votre armoire électrique. Pour pouvoir intégrer le bouton XB4BW73731B5 sur la face avant de votre armoire, un trou de perçage de diamètre 22mm doit être fait.

Ce bouton en métal composable intègre des contacts 1NO+1NF (contact normalement ouvert + contact normalement fermé). Les blocs de contacts peuvent être remplacés (ref : ZBE101 et ZBE102).

Il dispose de l'indice d'étanchéité le plus fort. En effet ce bouton marche/arrêt deux positions dispose d'un indice d'étanchéité IP69.

Raccordé à votre circuit électrique via un système de connexion à vis, il assure ses fonctions ses fonctions sur une plage de température de -40°C à +70°C.

Caractéristiques principales de Harmony bt-pous Ø22 double touche, ressort de rappel vert + rouge IP66, IP69 K :

Principales

• Gamme de produit: Harmony XB4
• Type de produit ou équipement: Bouton-poussoir double touche
• Nom de l'appareil: XB4
• Matériau de la collerette: Métal plaqué chrome
• Matière de l'embase de fixation: Zamak
• Type de tête: Standard
• Diamètre de fixation: 22,5 mm
• Forme de la tête de l'unité de signalisation: Rectangulaire
• Type d'unité de commande: rappel à ressort
• Profil du dispositif de commande: 1 bouton affleurant - 1 bouton dépassant
• Description des opérateurs: "I" vert - "O" rouge
• Description des contacts: 1 "O" + 1 "F"
• Fonctionnement des contacts: À action dépendante
• Mode de raccordement:
  • Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à CEI 60947-1
  • Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1

Complémentaires

• Poids du produit: 0,116 kg
• Tenue au nettoyage haute pression: 7000000 Pa à 55 °C, distance : 0,1 m
• Couleur du marquage:
  • Marquage noir avec capsule blanche
  • Marquage blanc avec capsules verte, rouge ou noires
• Profil de l'unité de commande:
  • Vert affleurant, I (blanc)
  • Rouge dépassant, O (blanc)
• Utilisation des contacts: Contacts standards
• Ouverture positive: Avec se conformer à CEI 60947-5-1 annexe K
• Course d'actionnement:
  • 1,5 mm (état électrique modifié par "O")
  • 2,6 mm (état électrique modifié par "F")
  • 4,3 mm (course totale)
• Force d'actionnement:
  • 3,5 N état électrique modifié par "O"
  • 3,8 N état électrique modifié par "F"
• Endurance mécanique: 1000000 cycle
• Couple de serrage: 0,8...1,2 N.m se conformer à CEI 60947-1
• Forme de la tête de vis:
  • Transversal compatible avec JIS N°1 tournevis
  • Transversal compatible avec cruciforme Philips n° 1 tournevis
  • Transversal compatible avec pozidriv n°1 tournevis
  • Perforé compatible avec plat Ø 4 mm tournevis
  • Perforé compatible avec plat Ø 5,5 mm tournevis
• Matière des contacts: Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits: 10 A cartouche fusible type gG se conformer à CEI 60947-5-1
• [Ith] courant thermique conventionnel: 10 A se conformer à CEI 60947-5-1
• [Ui] tension assignée d'isolement: 600 V (degré de pollution 3) se conformer à CEI 60947-1
• [Uimp] tension assignée de tenue aux chocs: 6 kV se conformer à CEI 60947-1
• [Ie] courant assigné d'emploi:
  • 3 A à 240 V, AC-15, A600 se conformer à CEI 60947-5-1
  • 6 A à 120 V, AC-15, A600 se conformer à CEI 60947-5-1
  • 0,1 A à 600 V, DC-13, Q600 se conformer à CEI 60947-5-1
  • 0,27 A à 250 V, DC-13, Q600 se conformer à CEI 60947-5-1
  • 0,55 A à 125 V, DC-13, Q600 se conformer à CEI 60947-5-1
  • 1,2 A à 600 V, AC-15, A600 se conformer à CEI 60947-5-1
• Durée de vie électrique:
  • 1000000 cycle AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1: annexe C
  • 1000000 cycle AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1: annexe C
  • 1000000 cycle AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1: annexe C
  • 1000000 cycle DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1: annexe C
  • 1000000 cycle DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1: annexe C
• Fiabilité électrique:
  • ? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à CEI 60947-5-4
  • ? < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à CEI 60947-5-4
• Présentation du produit: Produit complet

Environnement

• Traitement de protection: TH
• Température ambiante de stockage: -40...70 °C
• Température de l'air ambiant en fonctionnement: -40...70 °C
• Classe de protection contre les chocs électriques: Classe I se conformer à CEI 60536
• Degré de protection IP:
  • IP67 se conformer à CEI 60529
  • IP69
  • IP69K
• Tenue à l'environnement NEMA:
  • NEMA 13
  • NEMA 4X
• Tenue aux chocs IK: IK06 conforme à CEI 50102
• Normes:
  • UL 508
  • JIS C8201-5-1
  • CEI 60947-5-1
  • CSA C22.2 No 14
  • CEI 60947-1
  • CEI 60947-5-4
  • CEI 60947-5-5
  • JIS C8201-1
• Certifications du produit:
  • BV
  • GL
  • LROS (Lloyds register of shipping)
  • DNV
  • CSA
  • listé UL
• Tenue aux vibrations: 5 gn (f= 2...500 Hz) se conformer à CEI 60068-2-6
• Tenue aux chocs mécaniques:
  • 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
  • 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
