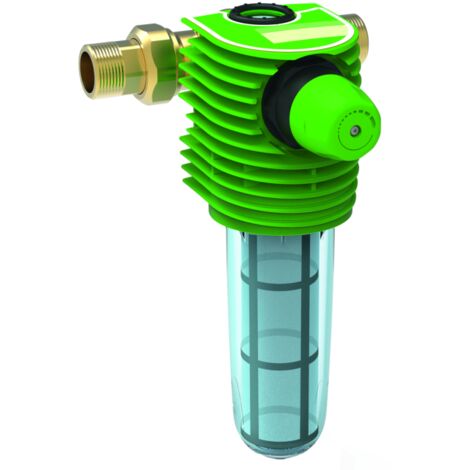

Grünbeck Filtre à bougie Boxer KDX 1 pouce avec réducteur de pression, 101820

Grünbeck Filtre à bougie Boxer KDX 1 pouce avec réducteur de pression, 101820

Structure

Les filtres fins BOXER KX et BOXER KDX sont destinés à la filtration de l',eau potable. Le filtre fin BOXER KDX avec réducteur de pression convient également pour le réglage de la contre-pression côté prélèvement. Les filtres peuvent être utilisés dans la plage de pression et de dépression. Le réglage de la contre-pression côté prélèvement ne fonctionne qu',en cas d',utilisation dans la plage de pression. Les filtres ne peuvent pas être utilisés pour les eaux de circuit traitées avec des produits chimiques. Ils ne conviennent pas aux huiles, graisses, solvants, savons et autres milieux lubrifiants, ni à la séparation de substances solubles dans l',eau. Les filtres fins BOXER KX et BOXER KDX sont construits selon les spécifications des normes DIN EN 13443-1 et DIN 19628 et sont destinés à être installés dans l',installation d',eau potable selon la norme DIN EN 806-2 (installation immédiatement après le compteur d',eau). Ils protègent les conduites d',eau et les éléments du système de conduction d',eau qui y sont raccordés contre les dysfonctionnements et les dommages de corrosion dus aux impuretés non dissoutes (particules), comme par exemple les particules de rouille, le sable, etc.

Structure

L',eau potable non filtrée s',écoule à travers le côté entrée dans le filtre, puis pénètre de l',extérieur vers l',intérieur à travers la bougie filtrante jusqu',à la sortie d',eau propre. Ce faisant, les particules étrangères d',une taille >, 100 µm sont retenues. En fonction de la taille et du poids, les particules étrangères adhèrent à la bougie filtrante ou tombent directement vers le bas dans la cloche du filtre. De plus, avec le réducteur de pression optimisé pour le débit, conçu selon la norme DIN EN 1567, du filtre fin BOXER KDX, la contre-pression côté prélèvement peut être réglée sur 1 – 6 bars (réglage d',usine 4 bars).

• Modèle: (Text): BOXER KDX
• Diamètre nominal du raccordement: (Text) : DN 25
• Taille du raccordement: 1",
• Débit selon DIN EN 1567: 3,6 m³/h
• Finesse de filtration: (Text): 100 µm
• Largeur de passage supérieure/inférieure: 120/80 µm
• Pression de service: 2 - 16 bar
• Pression nominale: (Text): PN 16
• Température de l',eau: 5 - 30 °C

Structure

• Filtre fin avec bride de raccordement
• Raccord à vis pour compteur d',eau
• Joints
• Bougie filtrante 100 µm
• Mode d',emploi
• Cartouche de réducteur de pression
• Manomètre

Structure

• Bride de raccordement avec raccords de compteur d',eau en laiton résistant à la dézincification avec joints et vis en acier inoxydable inclus.
• Tissu de support en plastique de haute qualité pour une utilisation continue.
• Bague de maintenance pour régler la prochaine date de maintenance (changement de filtre).
• Cloche de filtre bleu transparent en tissu polyester (finesse de filtration de 100 µm dans la version standard , 80 µm, 50 µm, 20 µm et 5 µm peuvent être ajoutés ultérieurement).
• Dans le BOXER KDX, un réducteur de pression avec manomètre est intégré dans la tête du filtre pour régler et afficher la contre-pression du côté de la sortie.
• Toutes les pièces en contact avec l',eau sont conformes à la réglementation sur l',eau potable. Bases de contrôle : KTW, DVGW W 270, DIN 50930-6.
• tous les matériaux sont recyclables
