Goujons universels, vis conique sfxp-10050060 (50)

Chevilles d'expansion universelles

10x50/60 mm, 50 pièces

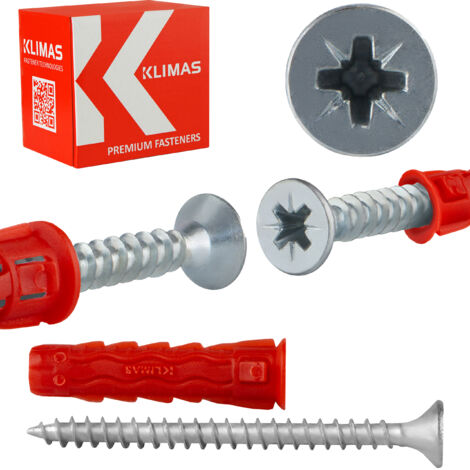

Composées d'un manchon en polyamide et d'une vis en acier galvanisé à tête fraisée et empreinte PZ-3.

Conçues pour la fixation d'éléments de finition intérieure légers et d'éléments d'installation légers sur tous types de supports de construction.

Paramètres clés

• Modèle : sfxp-10050060
• Dimensions de la cheville : 10,0 x 50 mm
• Dimensions de la vis : 6,0 x 60 mm

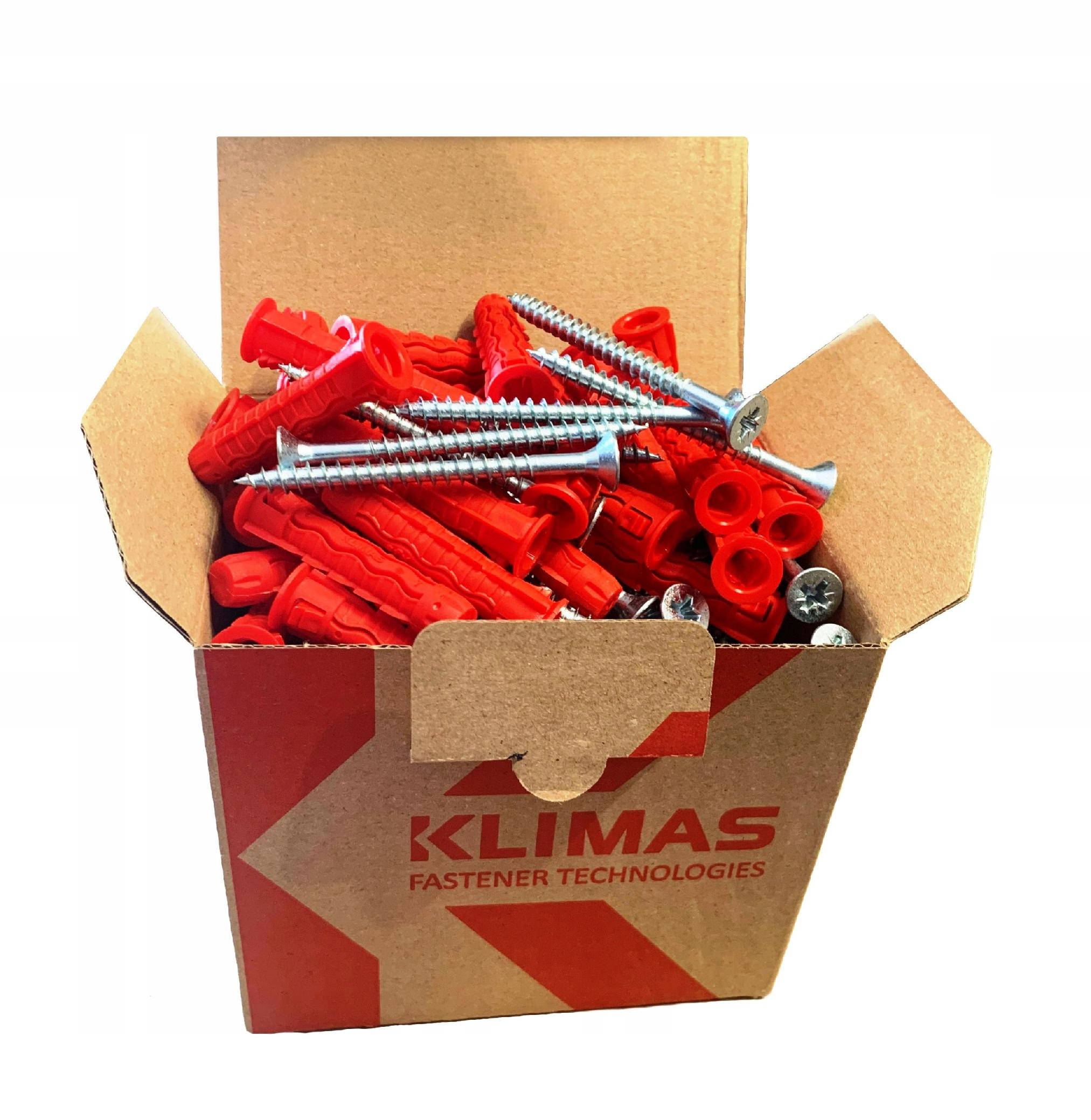

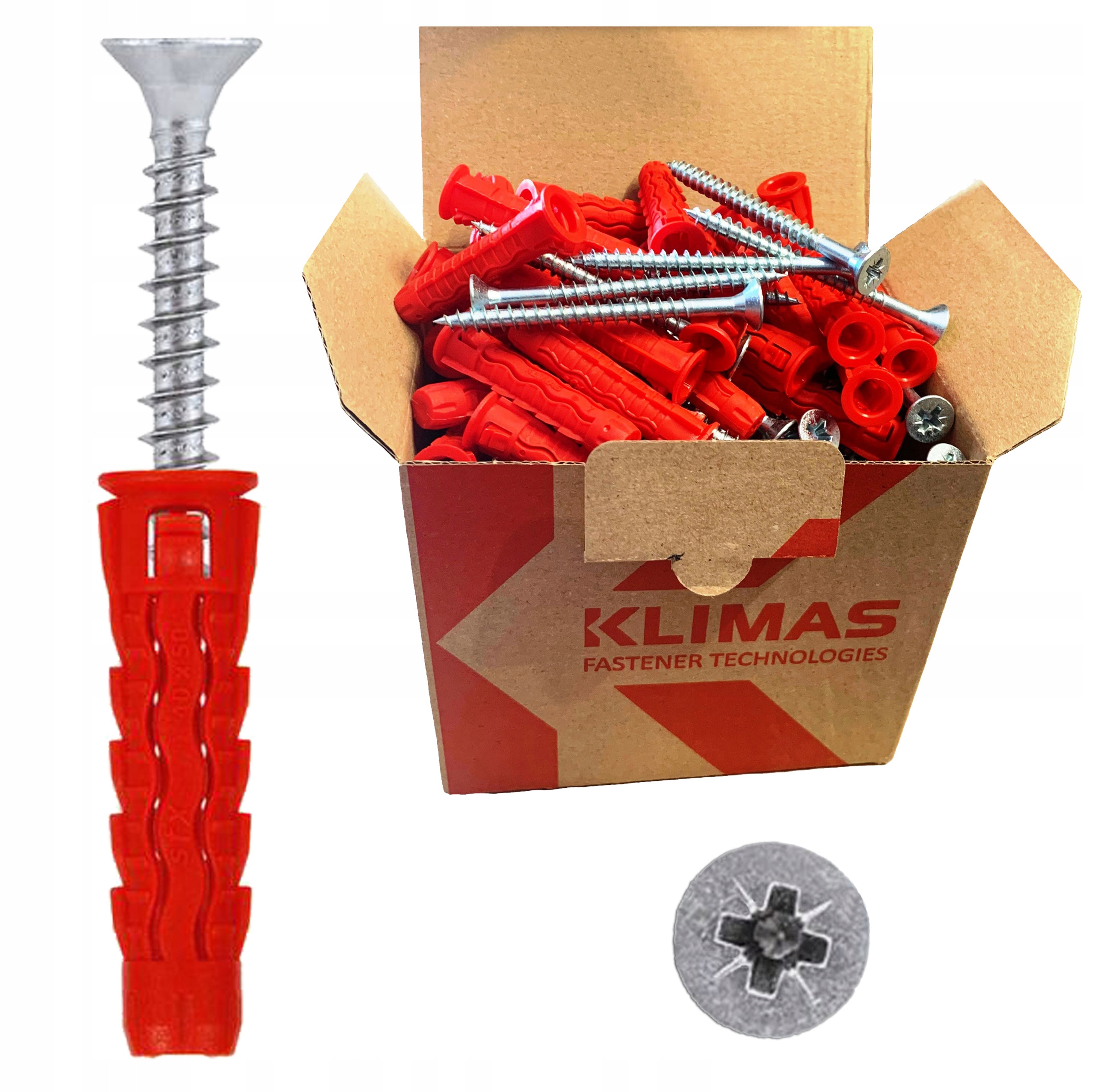

• Conditionnement : 50 pièces
• Longueur utile maximale : 10 mm
• Douille : PZ-3
• Matériau du bouchon : polyamide (nylon)
• Matériau de la vis : acier galvanisé

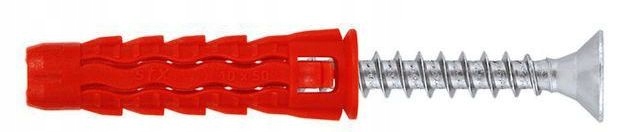

Le connecteur d’expansion se compose de :

• élément en plastique : manchon,
• connecteur : vis en acier.

Produit original de la célèbre société klimas Wkręt-Met ®

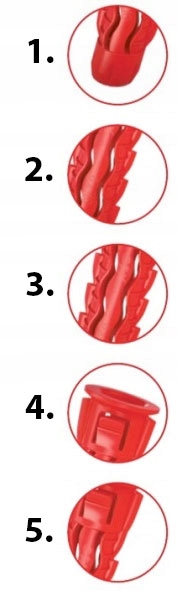

Caractéristiques et avantages

1.Tête conique galvaniséeavec douille PZ

La galvanisation garantit une résistance exceptionnelle à la corrosion, assurant ainsi sa durabilité, et la tête conique permet un affleurement parfait avec la surface de l'élément fixé.

2. Diamètre du collier élargi

Assure une fixation ferme de la cheville au sol : le produit est plus stable et moins susceptible de bouger pendant son utilisation.

3. Ailettes de stabilisation

Cet élément empêche la cheville de tourner dans le sol pendant le vissage, ce qui améliore la précision d'assemblage et minimise le risque de mauvais contact.

4. Protubérances de stabilisation

Permet une stabilisation encore meilleure du manchon, essentielle pour les applications où la durabilité est primordiale.

5. Forme unique du manchon

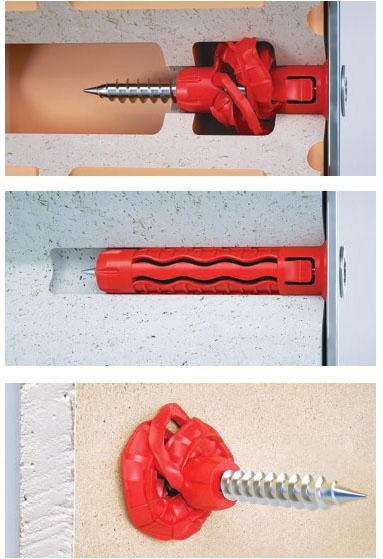

Garantit la formation d'un nœud, ce qui augmente la surface de pression dans les espaces vides. Cela permet au produit de fonctionner parfaitement et assure une connexion solide.

6. Diamètre initial réduit du manchon

Son diamètre initial réduit est une solution innovante qui simplifie considérablement le processus d'installation dans le trou. Cela permet d'encastrer le produit plus rapidement et plus efficacement.

Substrats

1. Béton
2. Brique céramique pleine
3. Brique céramique perforée
4. Brique de silicate creuse
5. Béton cellulaire
6. Plaque de plâtre, 2xPlaque de plâtre
7. Panneau de fibrocimentA. Supports avec blocs creux (par exemple, blocs de céramique)B. Supports pleinsC. Plaques de plâtre, panneaux OSB

Exemples d'utilisation

1. Pose d'éléments de design sur supports en plaques de plâtre.
2. Pose d'éléments décoratifs sur supports en panneaux OSB.
3. Pose d'éléments de surveillance sur murs en briques.
4. Pose d'éléments de finition d'appartement sur supports mixtes.

Ce ne sont que des exemples d'application.

La conception innovante du manchon de la roue assure une utilisation polyvalente : il peut être utilisé en toute sécurité sur tout type de support.

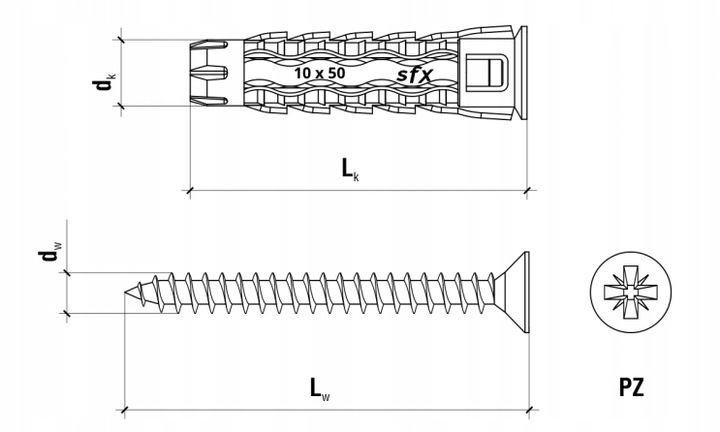

Spécifications du produit

• Diamètre de la fiche [dk] : Ø 10,0 mm
• Longueur de la fiche [Lk] : 50 mm
• Diamètre de la vis [dw] : Ø 6,0 mm
• Longueur de la vis [Lw] : 60mm
• max. Longueur utile [tfix] : 10 mm
• Douille : PZ-3
• Nombre de pièces dans l'emballage : 50
• Matériau de la cheville : polyamide (nylon)
• Matériau de la vis : acier galvanisé
• Type d'installation : pré-installation
• Support : béton, brique pleine, brique céramique perforée, béton cellulaire, plaque de plâtre, panneau de ciment

Attestation :

• Évaluation technique nationale - ITB-KOT-2021/1847 édition 1

Le Les goujons que nous proposons se caractérisent par leur qualité supérieure et peuvent être utilisés en toute sécurité dans la construction. Nous mettons tout en œuvre pour garantir que les produits livrés à nos sous-traitants soient sûrs et adaptés à leurs tâches spécifiques.

Vidéo du produit

https://youtu.be/zeni9EoQpvc?si=q_jdXw3ah9606kXl

(copiez le lien et collez-le dans votre navigateur)

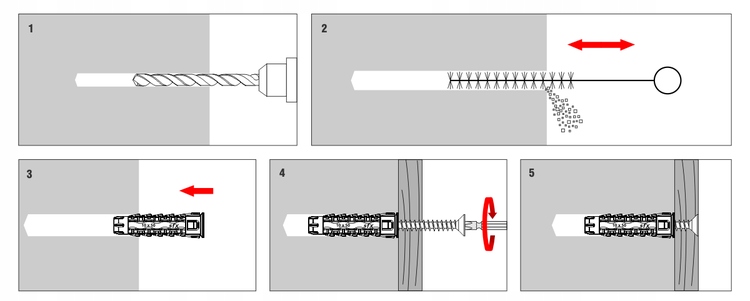

Méthode d'installation

• Avant l'installation, identifier le support dans lequel le connecteur sera installé et comparer les charges qu'il transmettra aux capacités portantes spécifiées dans l'Évaluation Technique Nationale.
• La longueur appropriée du connecteur (vis + manchon) doit être sélectionnée en fonction de l'épaisseur des éléments à fixer.
• La méthode de perçage doit être contrôlée (les trous dans les supports en maçonnerie d'éléments perforés ou en béton cellulaire doivent être percés à l'aide d'une perceuse rotative sans percussion).
• Le diamètre des trous percés doit correspondre au diamètre des fixations utilisées.
• Les trous dans les matériaux pleins doivent être environ 10 mm plus profond que la profondeur d'ancrage de la fixation.
• Les trous dans les matériaux solides doivent être nettoyés des copeaux de perçage à l'aide d'un mouvement de va-et-vient de la perceuse à vitesse réduite.
• Ensuite, un manchon en plastique est inséré dans le trou, et la vis est vissée à travers la fixation jusqu'à ce qu'elle pénètre le manchon (pré-assemblage).

Grippes Climas - le choix le plus courant de professionnels

*Le mètre ruban n'est pas inclus dans la vente (il sert uniquement à une meilleure présentation des vis)
