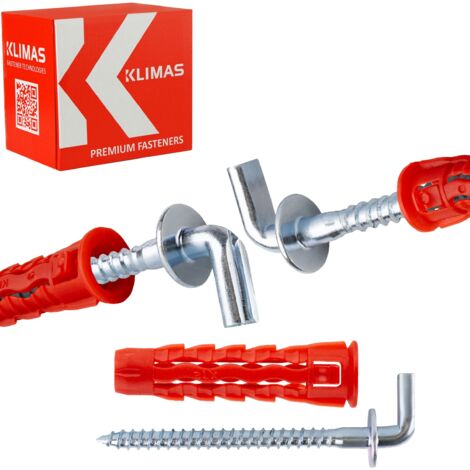

Piquets universels avec crochet SFXL-06030048

Cheville d'expansion universelle avec crochet 6 x 30 mm, lot de 50

Composée d'un manchon en polyamide et d'une vis en acier galvanisé avec crochet droit.

Conçue pour la fixation d'éléments de finition intérieure légers et d'éléments d'installation légers sur tous types de supports de construction.

Paramètres les plus importants

• Modèle : SFXL-06030048
• Taille de la broche : 6,0 x 30 mm
• Taille du crochet : 3,5 x 48 mm
• Conditionnement : 50 pièces.
• Matériau de la broche : polyamide (nylon)
• Matériau du crochet : acier galvanisé

Le connecteur d'expansion se compose de :

• élément en plastique - manchon
• connecteur - crochet en acier

Produit original d'une entreprise renommée KLIMAS Wkręt-Met ®

Caractéristiques et avantages

1. Diamètre élargi du manchon du bouchon

Le diamètre élargi du manchon assure un support sûr sur le substrat.

2. Forme unique du manchon

La forme unique du manchon convient à tous les types de substrats, ce qui rend le bouchon très polyvalent. La forme interne du manchon guide la vis dans le trou traversant final, empêchant une insertion incorrecte de la vis et donc une expansion incorrecte.

3. « Perruques » stabilisatrices

Les « perruques » stabilisatrices empêchent le manchon de se tordre dans le trou et augmentent la force d'expansion dans le substrat. La forme du manchon permet au matériau de former une boucle et de s'ancrer solidement sur le côté opposé du substrat à paroi mince.

4. Diamètre initial réduit de la goupille

La réduction du diamètre initial de la goupille facilite grandement l'insertion du manchon dans le trou.

Substrat

1. Béton
2. Brique céramique pleine
3. Brique céramique perforée
4. Brique silicate creuse
5. Béton cellulaire
6. Plaque de plâtre, 2xG-K
7. Panneau de fibrociment

A. Substrats avec briques creuses (par exemple, briques creuses en céramique)

B. Substrats pleins

C. Plaques de plâtre, panneaux OSB

Exemples d'applications

1. Installation d'éléments suspendus dans des supports en pierre naturelle
2. Installation d'éléments suspendus
3. Fixation de meubles d'appartement
4. Fixation d'éléments d'éclairage

Ce ne sont que des exemples d'applications.

Spécifications du produit

• Diamètre de la broche [dk] : Ø 6,0 mm
• Longueur de la broche [Lk] : 30 mm
• Diamètre du crochet [dw] : Ø 3,5 mm
• Longueur du crochet [Lw] : 48 mm
• Quantité dans l'emballage : 50
• Matériau de la broche : polyamide (nylon)
• Matériau du crochet : acier galvanisé
• Type d'assemblage : pré-assemblage   substrat
• : béton   , brique pleine, brique céramique perforée, béton cellulaire, plaque de plâtre, panneau de ciment Certificat :

Évaluation technique nationale - ITB-KOT-2021/1847 édition 1

• Les goujons que nous proposons se caractérisent par

la plus haute qualité et peuvent être utilisés Construction en toute sérénité. Nous mettons tout en œuvre pour garantir que les produits livrés à nos entrepreneurs soient sûrs et adaptés à leurs besoins spécifiques. https://youtu.be/zeni9EoQpvc?si=q_jdXw3ah9606kXl

(copiez le lien et collez-le dans votre navigateur)

Méthode d'installation

Avant l'installation, identifiez le support sur lequel la fixation sera installée et comparez les charges qu'elle transmettra avec les capacités portantes spécifiées dans l'Évaluation Technique Nationale.

• Choisissez la longueur de fixation appropriée (vis + douille), en fonction de l'épaisseur des éléments à fixer. La méthode de perçage est supervisée (les trous dans les supports en maçonnerie d'éléments perforés ou en béton cellulaire doivent être percés à l'aide d'une perceuse rotative sans percussion). Le diamètre des trous percés doit correspondre au diamètre des connecteurs utilisés. Les trous dans les supports en matériaux pleins doivent être environ 10 mm plus profonds que la profondeur d'ancrage du connecteur. Les trous dans les matériaux pleins doivent être nettoyés des copeaux de perçage par un mouvement de va-et-vient de la perceuse à vitesse réduite.
• Ensuite, un manchon en plastique est inséré dans le trou et la vis est vissée jusqu'à ce qu'elle soit complètement enfoncée dans le manchon (assemblage initial
• ).
• Bouchons KLIMAS - le choix le plus courant des professionnels
• *Le mètre ruban n'est pas inclus dans la vente (il sert uniquement à une meilleure présentation des vis)
