Description générale

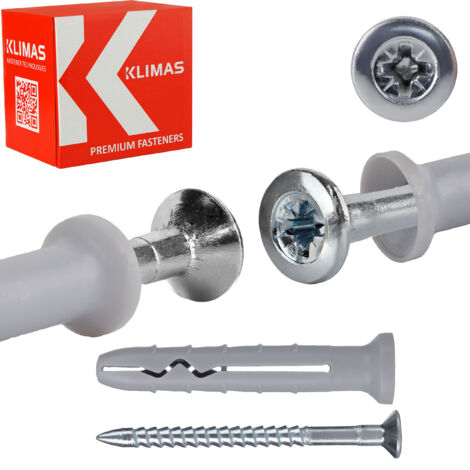

La cheville à montage rapide SM-08160 est conçue pour des fixations multipoints non structurelles d'éléments de construction chargés statiquement. Elle se compose d'un manchon en polyéthylène et d'une vis à tête conique en acier galvanisé, offrant une solution robuste et efficace pour divers travaux de construction.Spécifications techniques
- Modèle : SM-08160
- Taille de la cheville : 8,0 x 160 mm
- Taille de la vis : 4,9 x 165 mm
- Longueur maximale utilisable : 120 mm
- Matériau de la cheville : polypropylène
- Matériau de la vis : acier galvanisé
- Douille : PZ-2
- Nombre de pièces dans l'emballage : 100
Compatibilité et accessoires
- Supports : Béton
- Brique céramique pleine
- Brique de silicate creuse
- Éléments sur granulats légers
- Brique de silicate pleine
Installation
Pour une installation correcte, il est essentiel de suivre ces étapes :
- Identifier le substrat dans lequel le connecteur sera installé.
- Les charges transférées par le connecteur doivent être comparées aux capacités de charge indiquées dans la fiche de données de sécurité.
- Le diamètre des trous percés doit correspondre au diamètre des fixations utilisées.
- Les trous dans les substrats solides doivent être environ 10 mm plus profonds que la profondeur d'ancrage du connecteur.
- Un manchon en plastique est inséré dans le trou, et la vis est enfoncée jusqu'à ce qu'elle soit encastrée dans le manchon.
Utilisation
Les chevilles SM-08160 sont idéales pour :
- La pose de plinthes
- La fixation d'éléments suspendus légers
- La pose de profilés muraux dans des plafonds à caissons
Autres informations

Certificats : Certificat européen ETA-19/0156, Évaluation technique nationale - ITB-KOT-2018/0528. La méthode de forage doit être supervisée, et les trous dans la maçonnerie perforée et le béton cellulaire doivent être percés avec une perceuse rotative sans percussion.
