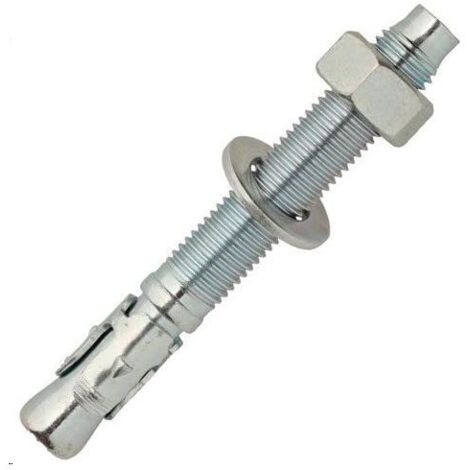

Goujon Ancrage Acier Bz 50 pièces L : 100 mm ∅ 8 mm Entrée : Mâle

Découvrez les goujons d'ancrage en acier électrozingué M8x100mm de la marque SCELL-IT, conditionnés par lot de 50 pièces. Ces goujons assurent un système de fixation performant et rapide, conçu pour simplifier vos travaux d'installation. Ils permettent une fixation directe à travers l'objet à ancrer, avec écrous et rondelles préinstallés, ce qui réduit significativement le temps de préparation. Leur conception permet une pose simple et rapide, adaptée à des entraxes, distances au bord et épaisseurs minimales du support réduits, offrant ainsi une grande polyvalence d'utilisation. La profondeur d'ancrage effective est de 40 mm, garantissant une fixation sécurisée tout en limitant la pénétration dans le matériau support. Fabriqués en acier électrozingué, ces goujons sont également disponibles en version inox A4. Ils bénéficient d'une certification ISO 9001:2008 et TS 16949, ainsi que d'une évaluation technique européenne ETA 11/0124, option 7. Ces goujons sont particulièrement recommandés pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et le supportage industriel. Le principe de pose repose sur l'application d'un couple de serrage de 15 Nm sur l'écrou, entraînant la remontée du cône dans la bague d'expansion. Cette action provoque l'ouverture des segments qui viennent se plaquer contre les parois de la cavité, assurant une adhérence par frottement dans le matériau support. La mise en œuvre se déroule en plusieurs étapes : - perçage du trou de 8 mm de diamètre selon les dimensions recommandées, - dépoussiérage du trou, - insertion du goujon à travers la pièce à fixer, - application du couple de serrage recommandé de 15 Nm. Les dimensions du goujon sont les suivantes : longueur totale 100 mm, longueur du filetage 66,5 mm, épaisseur maximale de la pièce à fixer 50 mm. Les charges de service sont de 430 daN en traction et 320 daN en cisaillement, calculées pour du béton non fissuré C20/25 en respectant les coefficients de sécurité. La distance minimale au bord et l'entraxe recommandés sont de 54 mm, avec une épaisseur minimale du support également de 54 mm. Le conditionnement en lot de 50 pièces facilite la gestion, le stockage et la conservation du produit. En résumé, ce produit allie robustesse, rapidité de pose et polyvalence, idéal pour des fixations durables et sécurisées dans le bâtiment et l'industrie.-

• matériau : acier électrozingué (disponible en inox A4)
• diamètre du filetage : M8
• longueur totale : 100 mm
• longueur du filetage : 66,5 mm
• épaisseur maximale de la pièce à fixer : 50 mm
• profondeur d'ancrage effective (hef) : 40 mm
• couple de serrage recommandé (tinst) : 15 Nm
• charge de service en traction : 430 daN
• charge de service en cisaillement : 320 daN
• distance minimale au bord (Cmin) : 54 mm
• entraxe minimum (Smin) : 54 mm
• épaisseur minimale du support (EPmin) : 54 mm
• référence fournisseur : EX-92051108100
• certifications : ISO 9001:2008, TS 16949, évaluation technique européenne ETA 11/0124 option 7
