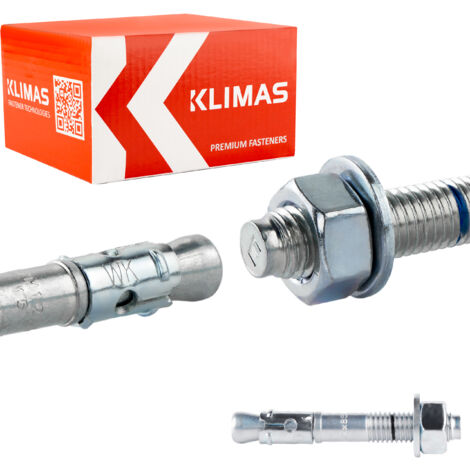

Ancrages Express en acier LE-ZN-12085 (40)

La résistance au feu de nos ancrages garantit la sécurité des assemblages en cas d'incendie. La résistance au feu, déterminée de R30 à R120, permet de trouver une connexion économique pour chaque secteur industriel, adaptée à la classe de résistance au feu requise.

3. Installation rapide et facile

Par simple enfoncement de la cheville dans un trou pré-percé et serrage.

4. Capacité de charge immédiate.

5. Diamètre du trou égal au diamètre de la tige de la cheville.

6. Livrée avec un écrou et une rondelle intégrés en usine.

7. L'acier formé à froid empêche la tige de se casser lors du vissage et du serrage.

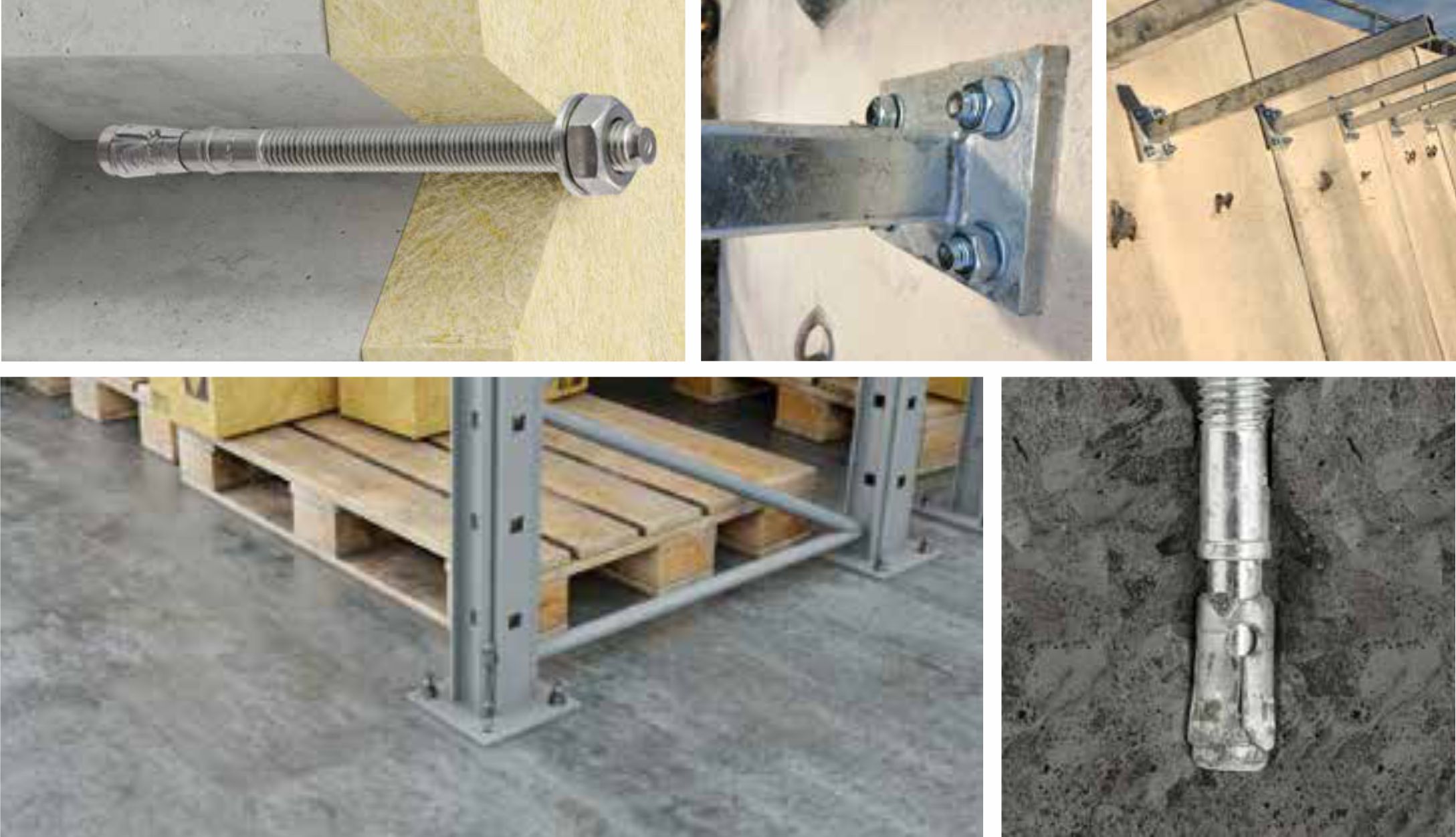

Substrat et exemple d'application

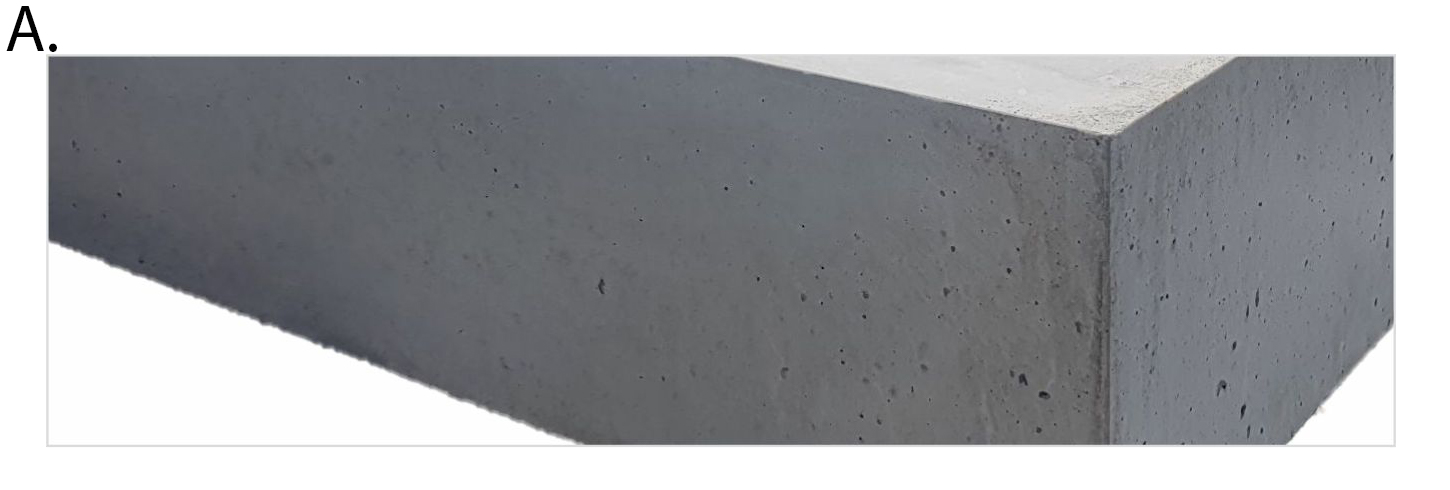

A. Béton standard, non armé et non fissuré, classe C20/25 à C50/60

• Charges statiques et quasi-statiques,
• ancrages résistants au feu,
• installation de machines et d'appareils,
• installation de barrières,
• installation de mains courantes,
• installation de balustrades à l'intérieur des bâtiments,
• installation d'accessoires métalliques et décoratifs Éléments,
• Installation de structures métalliques légères et moyennes à l'intérieur des bâtiments.

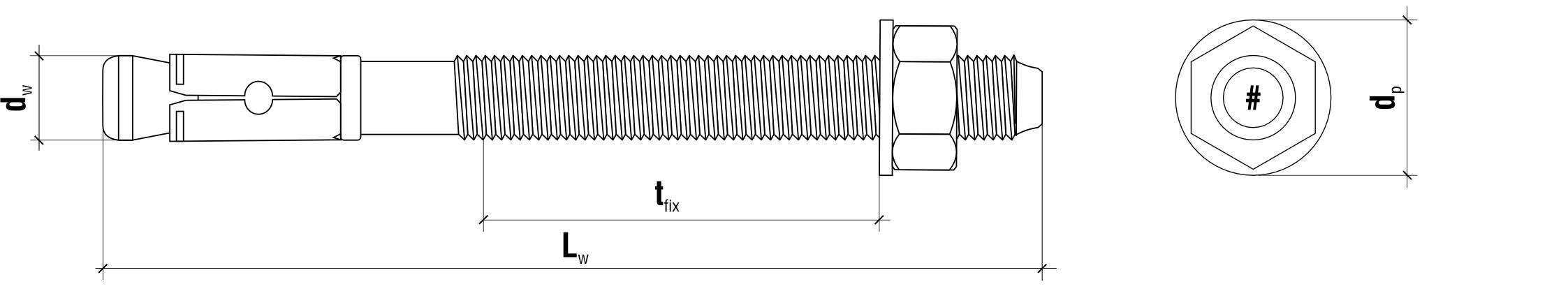

Spécifications du produit

• [dw] diamètre de l'ancrage : Ø 12,0 mm
• [Lw] longueur de l'ancrage : 85 mm
• [Tfix] max. Longueur utile : -/5 mm
• Taille de la clé : SW-19
• Diamètre extérieur de la rondelle : 23,8 mm
• Filetage : M12
• Quantité par paquet : 40 pièces
• Matériau : Acier galvanisé

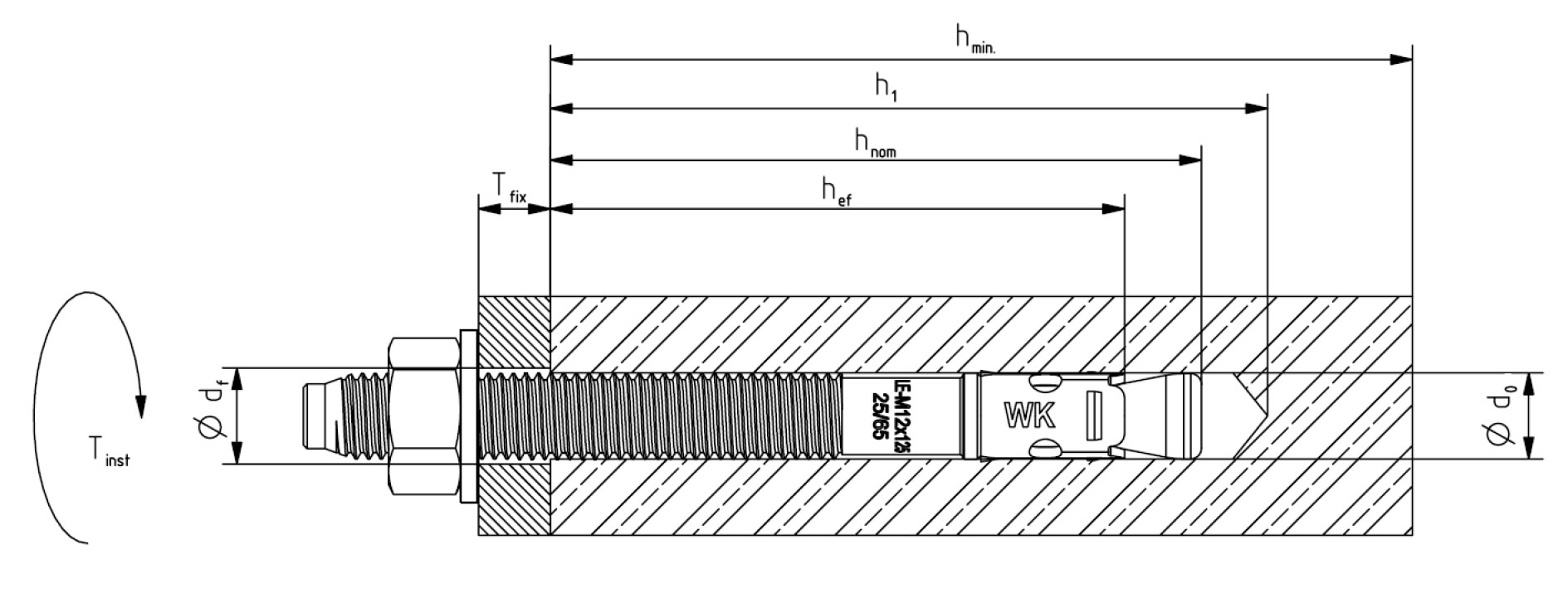

Ancrage installé

• Diamètre de perçage [jusqu'à] : 12 mm
• Diamètre du trou dans l'élément monté [df] ≤ 14 mm
• Couple de serrage [Tinst] : 50 Nm
• Épaisseur maximale de l'élément fixé [Tfix] : -/ 5 mm
• Profondeur d'ancrage utile [hef] : 70 mm
• Épaisseur minimale du substrat [hmin] : 160 mm

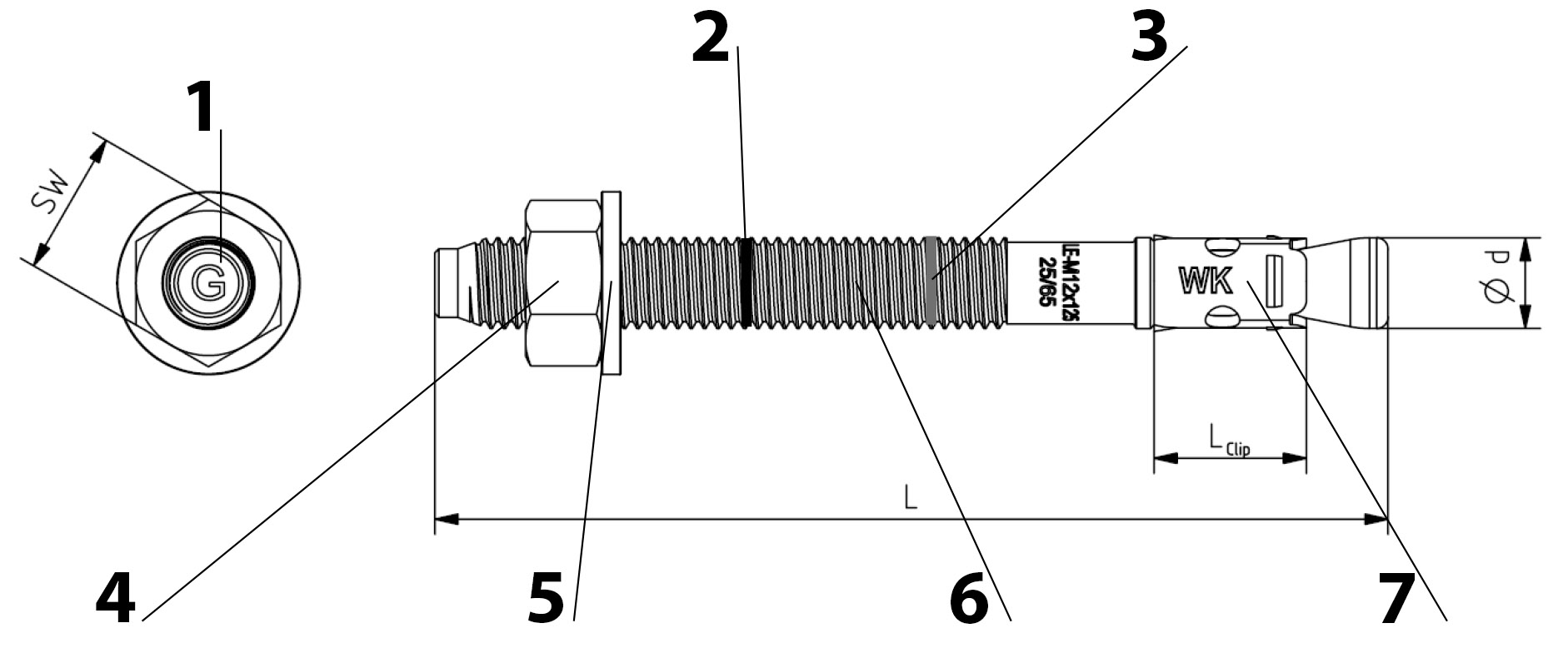

Éléments d'ancrage

1. Marquage sur la tête,
2. Profondeur d'ancrage standard,
3. Profondeur d'ancrage réduite,
4. Écrou,
5. Rondelle,
6. Goupille d'ancrage,
7. Manchon d'expansion.

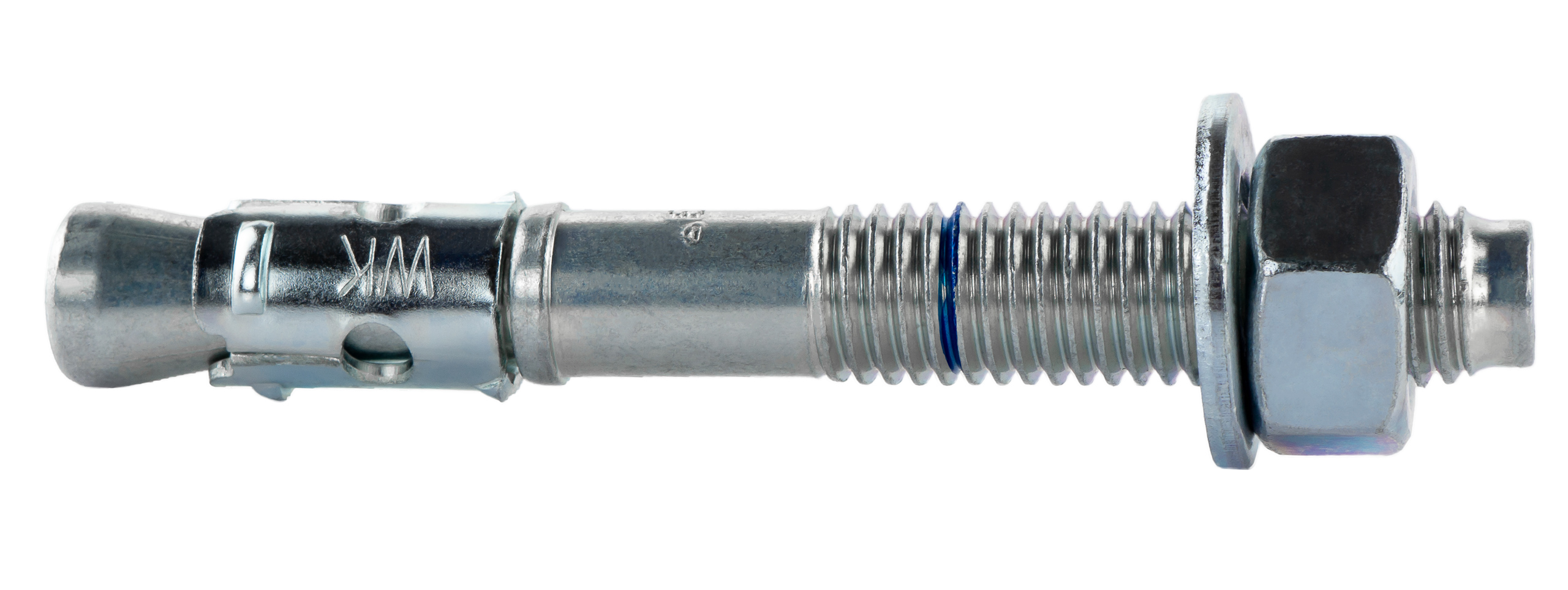

La cheville mécanique LE-ZN se compose d'une tige filetée avec un cône d'expansion, d'une bande d'expansion, d'un écrou hexagonal et d'une rondelle. Elle est fabriquée en acier à faible teneur en carbone et zinguée pour une protection contre la corrosion. La fixation s'effectue en serrant l'écrou au couple approprié, ce qui provoque le déplacement de la bande d'expansion et crée un ancrage permanent dans le support.

Certificats

• Certificat européen ETA-20/0640 - une garantie de la plus haute qualité
• Les ancrages que nous proposons se caractérisent par une qualité supérieure et peuvent être utilisés en toute sécurité dans la construction. Nous mettons tout en œuvre pour garantir que les produits livrés à nos sous-traitants soient sûrs et adaptés à leurs tâches spécifiques.

Vidéo du produit

(copiez le lien et collez-le dans la fenêtre de votre navigateur)

https://youtu.be/4h0i9oVf-6g

Méthode d'installation

1. Percez un trou du diamètre et de la profondeur requis, perpendiculairement au support.
2. Nettoyez le trou de toute poussière et saleté (à l'aide d'une pompe ou d'une autre méthode).
3. Insérez la cheville dans le trou en tapotant légèrement avec un marteau jusqu'à obtenir la profondeur d'ancrage requise.
4. Serrez l'écrou au couple de serrage approprié (Tinst) à l'aide d'une clé dynamométrique. Une fois serrée, la vis appuie sur la goupille d'expansion, qui se plaque alors contre les parois du trou percé. Assurez-vous qu'après l'expansion de la cheville, la rondelle sous l'écrou soit bien pressée contre l'élément fixé.

Lors de l'installation, tenez compte des points suivants :

• Les chevilles doivent être installées de manière à ne pas endommager l'armature du support.
• La profondeur du trou de perçage doit être supérieure d'au moins 10 mm à la profondeur d'ancrage du connecteur ; cela permettra une installation correcte de la cheville mécanique dans le trou.
• Le trou percé doit être nettoyé, au moins en effectuant deux passages avec le foret pour éliminer la poussière de perçage. Les trous percés verticalement vers le bas nécessitent un perçage plus profond ou le soufflage de la poussière de perçage accumulée.

Ancrages climatiques - le choix le plus courant des professionnels

Vous trouverez une gamme complète d'ancres de différentes tailles dans nos autres ventes aux enchères.

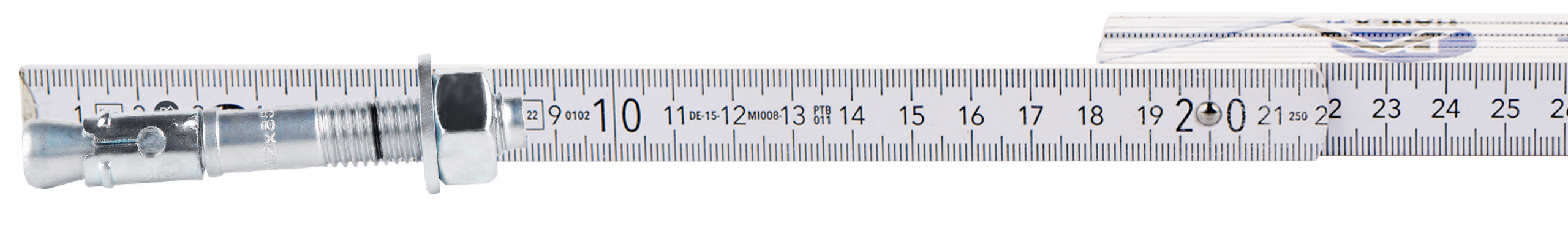

*Le mètre ruban sur la photo ne fait pas partie du kit (il sert uniquement à visualiser les dimensions de l'ancrage)
