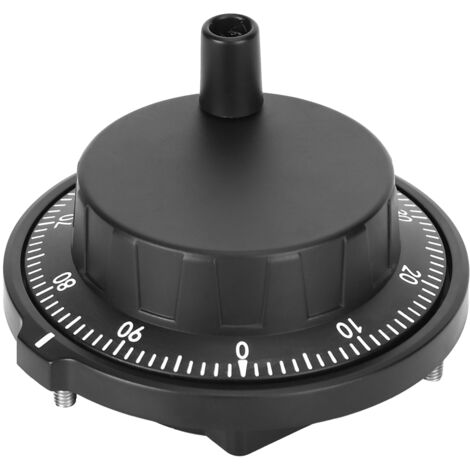

Générateur d'impulsions manuel électronique CNC avec molette 80mm 100PPR
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !
Découvrez notre volant de commande haut de gamme usiné par CNC, un accessoire de précision finement travaillé pour une qualité et des performances exceptionnelles. Fabriqué en plastique de haute qualité, il est robuste, résistant à la corrosion et garantit une longue durée de vie.
Conçu pour une compatibilité optimale, ce volant fonctionne sous une tension de 5V et offre une résolution de 100 impulsions par tour (100 PPR) avec des signaux différentiels A, A-, B, B-. Il est compatible avec la grande majorité des systèmes de commande numérique, répondant ainsi parfaitement à vos besoins.
Son format est petit et compact, le rendant facile à transporter et à manipuler pour vous apporter une commodité maximale lors de vos opérations. Son excellente fabrication et sa qualité supérieure se traduisent par une efficacité de travail accrue et une expérience utilisateur nettement améliorée.
Vous recevrez : 1 volant de commande, 1 notice d'instructions et 3 bornes de connexion.
Spécifications techniques détaillées :
* Tension d'alimentation : DC 5V ±10%
* Nombre d'impulsions : 100 PPR
* Tension de sortie max. (VH) : ≥ 3.8V
* Tension de sortie min. (VL) : ≤ 0.3V
* Courant de sortie : 80mA
* Format du signal de sortie : A, B, A-, B-
* Résistance de sortie : Différentielle (DIFF)
* Fréquence de réponse : 5 KHz
* Consommation de courant : 50mA
* Couple de démarrage max. : 150 g.cm
* Charge axiale min. : 2 kg ±10%
* Durée de vie en rotation min. : 1 million de tours
* Température de fonctionnement : 0°C à +50°C
* Température de stockage : -10°C à +70°C
* Humidité de fonctionnement : 35% à 80%
* Résistance aux vibrations : 0.5G
* Résistance aux chocs lourds : 2G
Table de câblage (Signal de sortie) : A (1), B (2), V0 (3), V+ (4), A- (5), B- (6). Le modèle YP800-100B-1L désigne un grand volant d'un diamètre de 80mm, avec une sortie de 100 impulsions, une tension de 5V et un mode de sortie "long-line drive". Ce produit est idéal pour les machines-outils à commande numérique, fournissant deux signaux de sortie orthogonaux (A, B) à 100 impulsions/tour en mode ligne longue.
Caractéristiques
- MarqueLEDE
- Longueur10 cm
- Largeur10 cm
- Hauteur8 cm
- Poids0.22 kg
