Informations produit

Description

Description générale

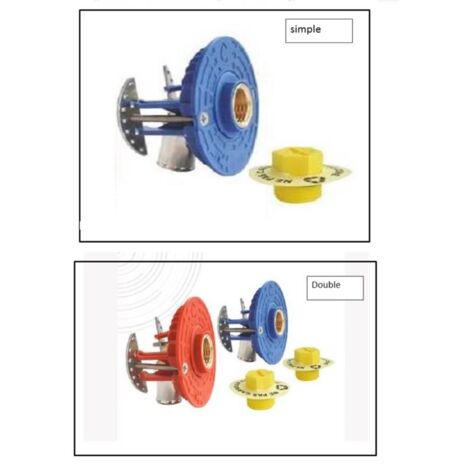

Module double de raccordement Fixoplac, conçu pour la robinetterie bain-douche. Ce raccord coudé femelle 15/21 est à sertir pour des tubes en P.E.R de diamètre 12 mm. Il est idéal pour la fixation et le raccordement d'un mitigeur mural sur une paroi de plâtre.

Spécifications techniques

Raccord : Femelle 15/21

Tube P.E.R : 10/12 mm

Diamètre de perçage : Ø67 mm

Largeur : 76 mm

Poids : de 0.188 à 0.510 kg selon le modèle

Matière : acier et plastique

Couleur : bleu et rouge pour le module double (chaud et froid), bleu pour le module simple (eau froide)

Compatibilité et accessoires

Compatible avec des plaques de plâtre d'une épaisseur de 9,5 mm à 25 mm

Pour installation en tube P.E.R Ø 12 ou 16 selon le modèle

Raccords visitables

Installation

Avant l'installation, nettoyer les tuyauteries de l'installation.

Contrôler la pression de l'eau : maximum 4 bar, prévoir un réducteur de pression si nécessaire.

Ne pas soumettre le raccord à des contraintes mécaniques ; vérifier l'alignement des tuyauteries.

Adapter le couple de serrage à 30 N.mètre maximum.

Finaliser le serrage de l'écrou de maintien avec une pince ou une clé, en serrant modérément.

Les raccords doivent rester accessibles.

Utilisation

Ce raccord est prévu pour fonctionner avec de l'eau douce ; en cas d'eau calcaire, prévoir un traitement de l'eau.

L'installation et l'utilisation doivent être conformes aux règles de l'art et aux réglementations en vigueur.

Autres informations

Système breveté

Conforme aux exigences de la RT2020/2012

Normes : NF - ACS (Attestation de Conformité Sanitaire)

Garantie : 10 ans contre vices de fabrication, hors pièces d'usure.

Caractéristiques

Marque
FIXOCONNECT
Longueur
7.6 cm
Hauteur
2.67 cm
Poids
340 g
Matières
Plastique / Acier

Impact environnemental

Origine
Fabriqué en Asie

Module de raccordement bain douche double 12s f15/21 - Fixoplac - 303510101 - Ayor
