Description générale

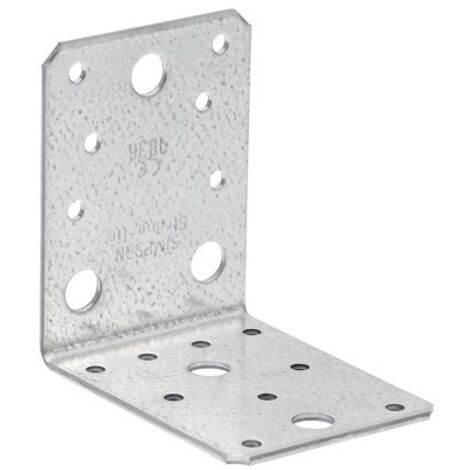

Le connecteur coudé AB105 est une équerre de charpentier en acier perforé, conçue pour des assemblages robustes et durables dans des structures en bois et en béton. Malgré son design simple, il offre une capacité de charge élevée grâce à l'utilisation d'une tôle épaisse de 3,0 mm et à une perforation optimisée pour les clous et les ancrages. Ce produit est original de la célèbre société Simpson Strong-Tie ®.Spécifications techniques
- Modèle : AB105
- Dimensions : 100 x 100 x 90 mm
- Épaisseur de la tôle : 3,0 mm
- Conditionnement : 1 pièce
- Ouvertures pour bras A : 8 pièces x Ø 5 mm, 3 pièces x Ø 11 mm
- Ouvertures pour bras B : 11 pièces x Ø 5 mm, 3 pièces x Ø 11 mm
- Matériau : Acier S250GD galvanisé à 275 g/m² (20 µm)
Compatibilité et accessoires
- Élément principal : bois massif, bois composite, bois lamellé-collé, béton.
- Élément secondaire : bois massif, bois composite, bois lamellé-collé.
- Fixations recommandées : pointes crantées 4 x 50 ou 4 x 35 mm, boulons, tirefonds pour bois ; chevilles et scellement chimique pour béton ; boulons pour métal.
Installation
Le connecteur AB105 est conçu pour une installation intuitive et rapide, ce qui le rend idéal pour les professionnels et les bricoleurs. Il est utilisé dans des assemblages tels que :- Assemblages de chevrons avec des sablières ou des poutres annulaires en béton.
- Fixation d'éléments en bois dans le béton.
- Assemblages de poteaux en bois avec des poutres.
- Tous les autres éléments structuraux nécessitant une capacité portante élevée.
Utilisation
Ce connecteur est particulièrement adapté aux endroits où l'utilisation de joints renforcés est impossible. Il est utilisé dans des applications structurelles telles que :- Fixation de fermettes, lisses et montants de bardage.
- Ancrage de chevrons et consoles.
- Assemblages dans des structures en bois et en béton.
Autres informations
Classe d'utilisation 2 : caractérisée par une humidité du matériau correspondant à une température de 20 °C et une humidité relative de l'air ambiant supérieure à 85 % pendant quelques semaines par an (ex. abris ouverts ou grenier non chauffé).
Cette norme européenne spécifie les exigences et les méthodes d'essai relatives aux matériaux, à la géométrie, à la résistance, à la rigidité et à la durabilité des assemblages utilisés dans les structures porteuses en bois.
