Simpson Strong Tie – Connecteur d'ancrage AH29050/2 290x50x40mm – Acier S250GD galvanisé – Pour liaison bois-béton – 1 pièce

Produit similaire livré par
Simpson Strong Tie – Équerre de fixation renforcée 95x170mm – Acier galvanisé 3mm – Fixation pour bois massif et béton – Applications structurelles
Simpson Strong Tie – Équerre de fixation renforcée 95x170mm – Acier galvanisé 3mm – Fixation pour bois massif et béton – Applications structurelles
5,15 €
42
Vendu par EXTRAstore et 6 autres marchands

Ces articles peuvent vous intéresser !

Equerre simple ES 82.5x82.5mm - ep 2.5mmSIMPSON STRONG TIE
11 options
Soldes

Equerre simple ES 82.5x82.5mm - ep 2.5mm

6
-3%
1,33€
Etrier pour poutres en I 47x200mm - ép 0.9SIMPSON STRONG TIE
16 options
Soldes

Etrier pour poutres en I 47x200mm - ép 0.9

2
-53%
8,02€

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

L'ancrage pour montant d'ossature AH est conçu pour renforcer les angles des murs à ossature bois soumis à des efforts de soulèvement. Fabriqué en acier galvanisé, cet ancrage offre une reprise de charge importante en traction et convient pour des montants de largeur 45 mm, ce qui le rend particulièrement adapté en zone sismique.

Spécifications techniques

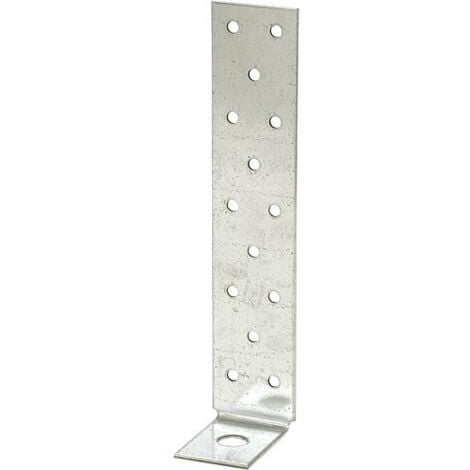

  • Dimensions de l'équerre : Largeur A = 40 mm, Hauteur B = 290 mm, Longueur C = 50 mm, Épaisseur = 2 mm
  • Dimensions de la rondelle : A = 40 mm, B = 50 mm, Épaisseur = 10 mm
  • Perçages : Aile B : 23 trous diamètre 5 mm, Aile C : 1 trou diamètre 13 mm, rondelle : trou oblong diamètre 25 x 13.5 mm
  • Matière : Acier galvanisé S250GD + Z275 suivant NF EN 10346, Rondelle en acier S235JR avec finition galvanisation à chaud

Compatibilité et accessoires

  • Supports : Bois et béton
  • Types de fixation recommandés : Chevilles mécaniques et ancrages chimiques spécifiques selon la configuration d'installation

Installation

  • Utiliser uniquement les fixations spécifiées pour chaque configuration
  • Respecter les distances aux bords lors de l'installation
  • Pour les installations sur béton, plusieurs configurations de chevilles mécaniques et d'ancrages chimiques sont disponibles

Utilisation

  • Préconisé pour les murs à ossature bois dans les constructions sous contraintes sismiques

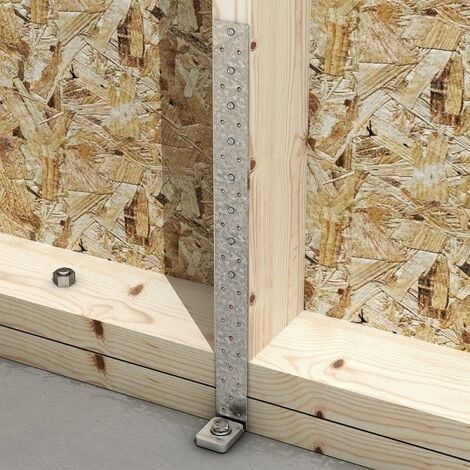

  • Renforce la connexion entre les montants et les lisses basses, empêchant le soulèvement du montant
  • Recommandé à l'extrémité de chaque mur ossature bois et au droit de chaque ouverture

Autres informations

  • Se référer à la documentation technique pour des détails supplémentaires sur les configurations d'installation

Caractéristiques

  • Marque
    SIMPSON STRONG TIE
  • Certification NF
    NF
  • Matières
    Acier
  • Quantité par pack
    1
  • Couleur
    Argenté
