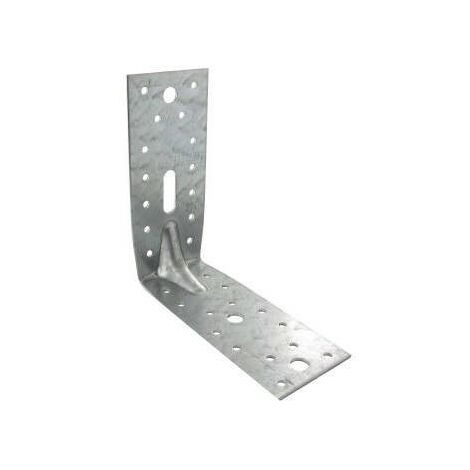

Équerre mixte renforcée SIMPSON - A65xB152,5xC154x2,5mm - E9/2.5

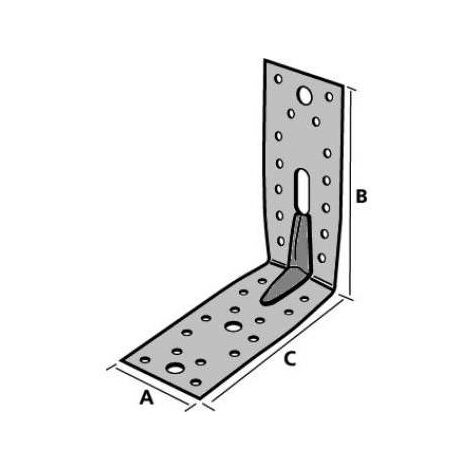

Matière Acier galvanisé S250GD + Z275 suivant NF EN 10346, Epaisseur : 2,5 mm. Avantages Grande rigidité, Polyvalence d'utilisations. Support Porteur : bois massif, lamellé collé, béton, acier... Porté : bois massif, bois composite, lamellé collé, fermes triangulées, profilés... Domaines d'utilisation Fixation de fermettes. Lisses de bardage, montant de bardage. Ancrage de chevrons, consoles, chevêtres... Dimensions : Largeur A : 65 mm Hauteur B : 152.5 mm Longueur C : 154 mm Epaisseur : 2.5 mm Perçages : Aile B : Pointes : 14 Ø5 Boulons : 1 Ø11 Oblong : 1 Ø11x34 Aile C : Pointes : 14 Ø5 Boulons : 2 Ø 11 Fixations Sur bois : Pointes annelées inox PCRIX Ø4.0x50. Vis inox CSA-S. Boulons inox. Sur support rigide :Support béton : Cheville mécanique : goujon BOAXII M10-92/10 A4. Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 A4. Support maçonnerie creuse : Cheville mécanique : cheville FPNH 10-135/65 A4. Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M10-120/25 A4 + tamis SH M16-130. Installation Approcher l’élément à fixer du support, Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées, Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci, Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi. Informations techniques F1 : effort de traction dans l’axe central de l’équerreCas particulier d’une fixation avec 1 seule équerre : Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres. Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge. F2 et F3 : effort latéral de cisaillementCas particulier d’une fixation avec 1 seule équerre : La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres. F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge. Pour consulter les charges correspondantes, contactez-nous. Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.Pour plus d’information, contactez-nous.
