ENTES® GKRC-02F S74917
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Gamme de sous-tension réglable : (0,70 - 0,95) x Un
- Gamme de surtension réglable : (1,05 - 1,30) x Un
- Commutation immédiate : 0,5 x U/1,5 x Un
- Temps commutation immédiate : 500 ms
- Raccordement secteur : triphasé, 4 conducteurs
Informations techniques
Courant de commutation (max.) : 8 A

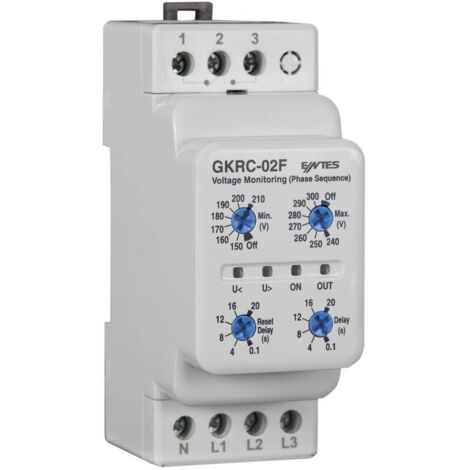

Relais de contrôle de tension GKRC-02F
Dimensions produit, hauteur : 90 mm
Dimensions produit, largeur : 19 mm
Dimensions produit, profondeur : 58 mm
Données techniques complémentaires : Gamme de sous-tension réglable : (0,70 - 0,95) x Un
Gamme de surtension réglable : (1,05 - 1,30) x Un
Commutation immédiate : 0,5 x U/1,5 x Un
Temps commutation immédiate : 500 ms
Raccordement secteur : triphasé, 4 conducteurs
Fonctions (relais) : Tension
Température (max.) : +55 °C
Température (min.) : -5 °C
Tension de fonctionnement : 230 V/AC
Type de contact (LOV) : 1 inverseur (RT)Relais de contrôle de tension pour protéger un circuit triphasé des variations de tension et des mauvais ordres de phase. Il permet d'éviter le déclenchement de l'alarme en cas de pic de tension pendant une temporisation (0,1 - 10 s). Le relais se déclenche automatiquement lorsque la tension d'une phase est supérieure ou inférieure de plus de 50 % de la valeur de la tension nominale.
Points forts
- Tension de fonctionnement : 230 V AC
- Gamme de sous-tension réglable : (0,70 - 0,95) x Un
- Gamme de sous-tension réglable : (1,05 - 1,30) x Un
- Temporisation à l'enclenchement avec protection contre la sous-tension, la surtension, la défaillance de phase et l'ordre de phase
- 1 sortie relais 8 A
Fonctionnalités
- Protection contre les surtensions
- protection anti-soustension
- Protection contre une défaillance de phase
- Protection des ordres de phase
- Temporisation à la coupure.
Configuration requise
- null
- null
Caractéristiques
- MarqueENTES
- Largeur19 mm
- Tension électrique230 V
- Intensité courant8 A
- MatièresPlastique
Questions fréquentes
Ce dispositif est conçu pour fonctionner dans une plage de températures allant de -5 °C à +55 °C. Il n'est pas recommandé de l'utiliser en dehors de cette plage pour garantir son bon fonctionnement.
Ce dispositif se déclenche automatiquement si la tension d'une phase dépasse ou descend de plus de 50 % de la tension nominale. Les seuils de surtension et de sous-tension sont réglables entre 1,05 et 1,30 fois, et entre 0,70 et 0,95 fois la tension nominale, respectivement.
La temporisation avant le déclenchement peut être réglée entre 0,1 et 10 secondes, ce qui permet d'éviter les déclenchements intempestifs dus à des pics de tension temporaires.
