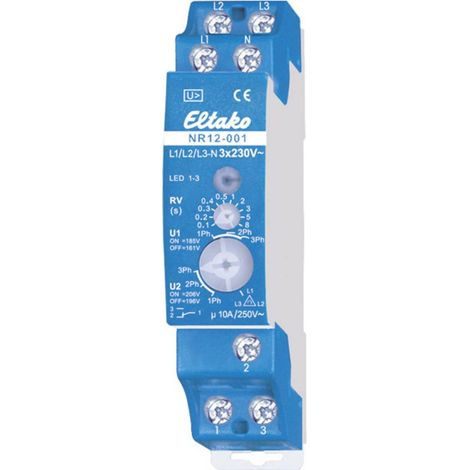

Eltako NR12-001-3x230V 22001330 Surveillance du réseau
Vous achetez pour votre entreprise ?
Tarifs négociés HT jusqu'à -20%
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Informations techniques
Dimensions produit, hauteur : 58 mm
Dimensions produit, largeur : 18 mm
Entrées de mesure : 3
Longueur : 58 mm
Sorties (détails) : 1
Tension de fonctionnement : 230 V
Relais de surveillance du réseau avec surveillance du champ rotatif. Pertes en attente de 0,8 Watt seulement. Appareil modulaire pour montage en ligne sur profil DIN. Surveille la tension 230V AC entre 1, 2 ou 3 phases et le neutre et la séquence des phases pour un champ tournant à droite si l'interrupteur se trouve sur les position 2Ph ou 3Ph. En position L1/L2/L3, seul le champ rotatif est surveillé, quelle que soit la tension secteur. Tension d'alimentation L1-N 180-250 V / 50 Hz. En cas de défaillance de L1, le relais sans retard au déclenchement se coupe immédiatement. Avec l'interrupteur inferieur situé en façade, il est possible de régler deux tensions d'appel ou de relâchement et de définir le nombre de conducteurs extérieurs surveillés. U1 : tension de relâchement de 161 V et tension d'appel de 185 V. U2 : tension de relâchement de 196 V et tension d'appel de 206 V selon VDE 0100, partie 718 (anciennement VDE 0108, partie 1). Affichage LED de la tension correcte appliquée. En cas de polarité incorrecte ou d'absence de conducteur externe, la LED clignote rapidement. Retard au déclenchement RV réglable de 0.1 à 8 secondes à l'aide du commutateur rotatif du haut. Pendant le retard au déclenchement RV, la LED clignote lentement. Retard à l'appel 0,5 s. Protection du relais 16A max.
Configuration requise
- null
- null
Caractéristiques
- MarqueELTAKO
- Garantie3 an(s)
- CouleurBleu
- Hauteur58 mm
- Intensité courant10 A
- Largeur18 mm
- MatièresPlastique
- Poids80 g
- Puissance35 W
- Réseau électriqueMonophasé
- Tension électrique230 V
- Type de contactInverseur (SPDT)
- Réf. ManoManoME6504111
- MMID394976320317
- Réf. fabricantZF1788752_2553803
- EAN4010312202524
Impact environnemental
- OrigineFabriqué en Allemagne
- Disponibilité des pièces détachées0 an(s)
Questions fréquentes
Les tensions d'appel et de relâchement peuvent être ajustées à l'aide de l'interrupteur situé en façade. Les valeurs disponibles sont de 185 V pour la tension d'appel et 161 V pour la tension de relâchement sur U1, et de 206 V pour la tension d'appel et 196 V pour la tension de relâchement sur U2.
En cas de défaillance de la phase L1, le relais se coupe immédiatement sans délai, garantissant ainsi une protection rapide du système.
L'affichage LED de l'appareil clignote rapidement pour indiquer une polarité incorrecte ou l'absence d'un conducteur externe.
