Description générale

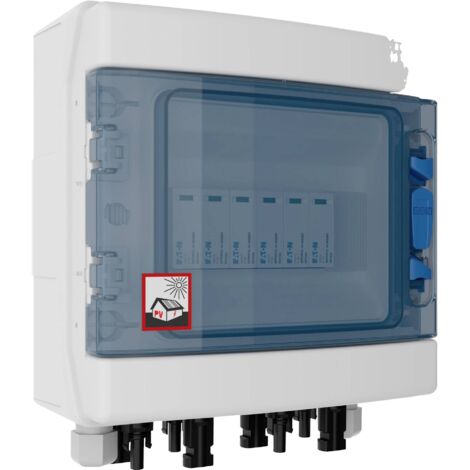

La boîte de jonction DC photovoltaïque Eaton EP-501989 IKA-SOL20-X22-T2-1/8-MC4-B est conçue pour optimiser les systèmes photovoltaïques. Avec ses deux entrées et deux sorties, elle assure une connexion sécurisée et efficace des panneaux solaires. Ce modèle, fabriqué par Eaton PowerWare, est idéal pour les bâtiments résidentiels et les petites applications photovoltaïques commerciales. Sa conception robuste garantit durabilité et fiabilité, même dans des conditions environnementales difficiles.Spécifications techniques
- Tension de mesure : 900 V/DC
- Disjoncteur continu : 20 A
- Classe de protection : II
- Type de protection : IP65 / IK10
- Courant de référence : 20 A
- Niveau de protection : 3.8 kV
- Courant de fuite nominal : 20 kA
- Eprojection : 40 kA
- Type de connexion : MC4
- Section de câble : 6 mm²
- Section de conducteur PE : 16 - 25 mm²
- Boîtier : PC
- Dimensions : 325 mm (hauteur) x 420 mm (largeur) x 150 mm (profondeur)
- Couleur : gris (RAL 7035)
Compatibilité et accessoires
- Boîtier de chaîne DC photovoltaïque, monté en usine par Eaton
- Dispositif de protection contre les surtensions PV de type 2
- Connexions MC4 au bas de la boîte
Installation
- Conçu pour une application extérieure sous un toit de protection
- Installation photovoltaïque évolutive sur le bâtiment
Utilisation
- Assure un système PV sécurisé
- Protège les modules PV et les onduleurs contre les surtensions
- Empêche les dommages coûteux dus à la surtension et aux pannes
