Description générale

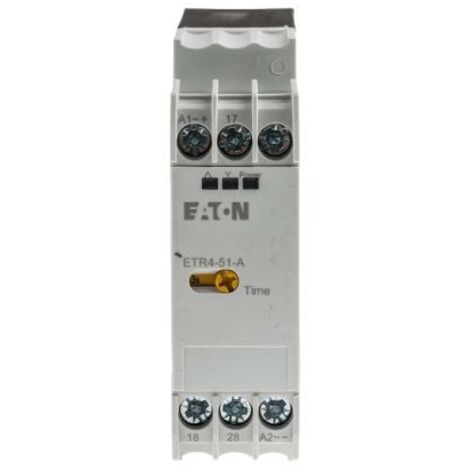

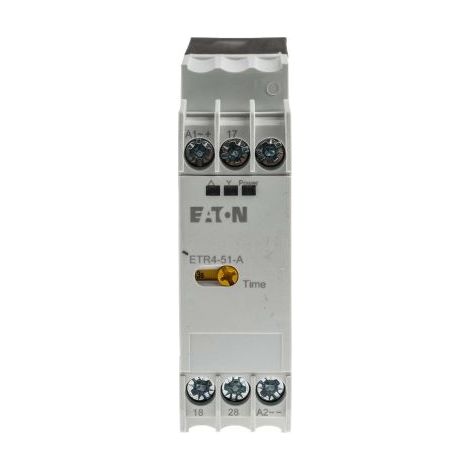

Le relais temporisé étoile-triangle ETR4-51-A de EATON est un dispositif essentiel pour les applications électriques, offrant une puissance de 3A et une plage de tension d'entrée de 24 à 240 VAC/DC. Avec des dimensions compactes de 23 x 103 x 83 mm, il est conçu pour s'intégrer facilement dans divers systèmes. Sa couleur blanche et son design robuste garantissent une utilisation fiable et durable, idéal pour les professionnels à la recherche d'une solution efficace pour le contrôle des moteurs et autres équipements électriques.Spécifications techniques
- Hauteur : 83 mm
- Largeur : 23 mm
- Profondeur : 103 mm
- Plage de temps : 3 - 60 s
- Durée de vie mécanique : 30 x 10^6 cycles
- Température max. : +60 °C
- Température min. : -25 °C
- Tension de fonctionnement (max.) : 240 V AC/DC
- Tension de fonctionnement (min.) : 24 V AC/DC
- Puissance absorbée : 1.8 W
- Fréquence de commutation maximale : 4000 S/h
- Courant nominal : 3 A
- Indice de protection : IP20
- Connexion : raccord à vis
- Section de raccordement : 1 x (20 - 14) AWG
- Nombre de sorties, non retardées, contact NO : 1
- Nombre de sorties, temporisées, contact NO : 1
- Nombre d'inverseurs : 1
- Puissance dissipée par pôle, en fonction du courant : 1.4 W
- Puissance dissipée statique, indépendante du courant : 1.8 W
Compatibilité et accessoires
- Montage sur rail DIN : oui
- Adapté pour montage frontal : non
- Télécommande possible : non
Installation
Le relais est conçu pour un montage sur rail DIN, ce qui facilite son installation dans des tableaux électriques standard.
Utilisation
Ce relais est utilisé pour le contrôle des moteurs et autres équipements électriques, permettant une commutation efficace en mode étoile-triangle.
Autres informations
Ce produit est conforme à la norme IEC/en 61812-1 et VDE 0435.
