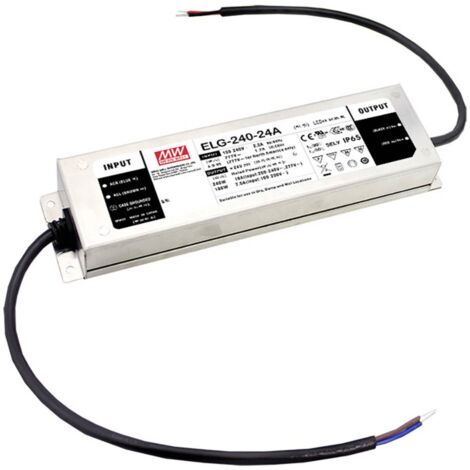

Mean Well ELG-240-24AB-3Y Driver de LED à tension constante 240 W 5 - 10 A 22.4 - 25.6 V/DC fonction dimmeur 3 en 1, mo

Informations techniques

Certificats : SELV, UL, MM, ENEC, CB, CE
Classe de protection : I
Connexion (composants) : fil, extrémités libres
Couleur : métal
Courant de sortie (max.) : 10 A
Courant de sortie (min.) : 5 A
Dimensions produit, hauteur : 37.5 mm
Dimensions produit, largeur : 71 mm
Indice de protection : IP65
Longueur : 244 mm
Modèle de driver LED : à tension constante
Nbr. de sorties : 1 x
Nombre d'entrées : 1 x
Poids : 1220 g
Puissance (max.) : 240 W
Spécificités pour commande de LED : fonction dimmeur 3 en 1, montage sur des surfaces inflammables, homologué pour les meubles, extérieur, circuit PFC, dimmable, réglable, protection contre les surcharges, surtention
Température (max.) : +90 °C
Température (min.) : -40 °C
Tension d'entrée (max.) : 305 V/AC, 431 V/DC
Tension d'entrée (min.) : 100 V/AC, 142 V/DC
Tension de fonctionnement : 230 V/AC, 115 V/AC
Tension de sortie maximale : 25.6 V/DC
Tension de sortie minimale : 22.4 V/DC
Type d'alimentation : Cadencé

Avec la série de bloc d'alimentation MEAN WELL ELG-nous pour vous entraîner des blocs d'alimentation LED dans le programme qui se caractérisent par leur diversité de variantes. Avec un temps de configuration de petite 500ms et à une consommation en mode veille de moins de 0,5W répondent aux alimentations de la série elg également le sont en septembre 2016 limite de aux normes écologiques directive 2009/125/EG. Ce texte a été traduit par une machine.

Points forts

• Tension constante
• Appareil indépendant
• Boîtier métallique
• Large plage d'entrée
• Protection contre la surcharge par limitation de courant, auto recovery
• Protégé contre les courts-circuits, les surcharges, les surtensions, la surchauffe
• Circuit de commutation PFC intégré
• Convient pour les applications d'éclairage LED
• Conforme SELV
• Normes de sécurité : EN61347-1, EN61347-2-13 et autres
• Normes CEM : EN55015, EN61000-3-2, classe C, EN61000-3-3, EN61547 et autres
• Correspond au niveau d'immunité aux surtensions de 6 kV
• IP65, la tension de sortie et la limitation de courant via potentiomètre interne sur la partie inférieure du boîtier réglable, variation via câble de commande en cours d'exécution, 3 en 1 Fonction variateur (0...10V DC, PWM, 100k ohms potentiomètre)
• Dans le câble primaire des conducteurs de protection

  Fonctionnalités

  • Tension constante
  • Appareil indépendant
  • Boîtier métallique
  • Large plage d'entrée
  • Protection contre la surcharge par limitation de courant, auto recovery
  • Protégé contre les courts-circuits, les surcharges, les surtensions, la surchauffe
  • Circuit de commutation PFC intégré
  • Conforme SELV
  • IP65, la tension de sortie et la limitation de courant via potentiomètre interne sur la partie inférieure du boîtier réglable, variation via câble de commande en cours d'exécution, 3 en 1 Fonction variateur (0...10V DC, PWM, 100k ohms potentiomètre)
  • Dans le câble primaire des conducteurs de protection

    Contenu de la livraison

    • null

      Configuration requise

      • null

        Informations supplémentaires

        Informations importantes !

        Le driver de LED/transfo LED doit avoir une dimension suffisante !
        Choisissez un driver de LED/transfo LED avec une puissance (en Watt) 30 % supérieure.

        Pour déterminer la charge du driver de LED, il ne faut pas tenir compte de l'indication de puissance (en Watt) du fabricant mais de la consommation de courant réelle (en Ampères) de la LED.
        Il faut prendre en considération le fait que le courant de démarrage est nettement plus élevé.

        Uniquement pour le montage dans des appareils. Illustration similar.
