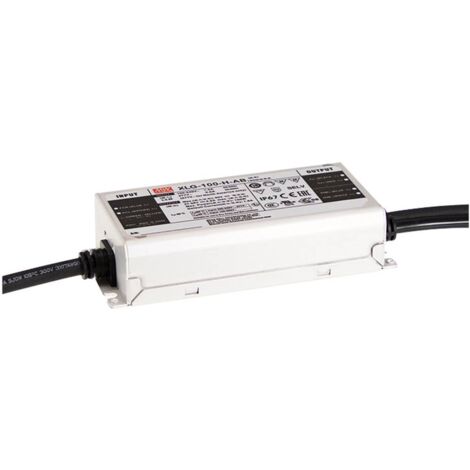

Mean Well XLG-100-24-A Driver de LED à tension constante, à courant constant 96 W 2 - 4 A 24 V/DC circuit PFC, extérieur, réglable, protection con Q125002

enquête

IP67 · Limitation de courant réglable par potentiomètre interne · Appareil indépendant · Entrée universelle 100...305V AC · Boîtier métallique · Protection contre la surcharge par limitation de courant, auto recovery · Protection contre les courts-circuits, la surtension, la surchauffe · Circuit de commutation PFC intégré · Faible puissance à vide petit 0,5W · Pour les applications d'éclairage LED · Conforme SELV · Normes de sécurité : EN61347-1, EN61347-2-13, EN62384 et autres · Normes CEM : EN55015, EN61000-3-2, classe C, EN61000-3-3, EN61547 et autres · Niveau d'immunité aux surtensions de 6 kV

description

Conrad a la XLG-série de blocs d'alimentation à découpage à LED de bloc d'alimentation MEAN WELL dans sa gamme de produits enregistrés sur un design avec une puissance constante et tension constante. Les nouveautés sont les versions de bloc d'alimentation 100 W. En plus de la version L/H pour courant constant ou de puissance constante d'applications, vous disposerez de plus de 12V et 24V Version pour les applications à tension constante. Ces modèles conviennent pour une utilisation dans l'éclairage intérieur et extérieur projets y compris les barres d'éclairage Boîte étanche et publicitaires. Le modèle type L est conçu pour un fonctionnement à pleine charge de 700 jusqu'à 1050 mA. Type H pour le fonctionnement full Power est basé sur une sortie 56V et offre différents courants de pilote pour divers enregistrements de puissance. Ce type convient pour COB-LED avec une tension de passage sous 56V ainsi que des LED CMS surtout pour les lampes d'une conformité à la SELV petit 60V nécessitent. Tous les modèles de la série XLG d'atteindre un haut niveau de protection contre les surtensions jusqu'à maximum 10kV(LN-PE) / 6 kV (L-N), sont EN61547 et EN61000-4-5 conforme et s'adaptent à tout type de l'extérieur. Entrée de votre protection contre la surtension (IOVP) est spécialement conçu pour les sources de courant alternatif instables et réduit le taux de panne des lampes à nouveau. Dispose également d'une fonction de variation 3 en 1 avec un design d'isolation. La série.

Ce texte a été traduit par une machine.

traits

IP67 · Limitation de courant réglable par potentiomètre interne · Appareil indépendant · Entrée universelle 100...305V AC · Boîtier métallique · Protection contre la surcharge par limitation de courant, auto recovery · Protection contre les courts-circuits, la surtension, la surchauffe · Circuit de commutation PFC intégré · Faible puissance à vide petit 0,5W · Pour les applications d'éclairage LED · Niveau d'immunité aux surtensions de 6 kV

fabricant et numéro du fabricant

Mean WellXLG-100-24-A

notes spéciales

Informations importantes !

Lors du choix de votre driver de LED / transformateur de LED, veillez à ne pas prendre une puissance trop faible par rapport à votre appareil.
Choisissez un driver de LED / transformateur de LED d'une puissance supérieure (env. 33%) en Watts.

Pour déterminer la charge du driver de LED, il ne faut pas tenir compte de l'indication de puissance (en Watts) du fabricant mais de la consommation de courant réelle (en Ampères) de la LED.
Il faut prendre en considération que le courant de démarrage est nettement plus élevé.

données techniques

• Courant de sortie (max.): 4 A
• Courant de sortie (min.): 2 A
• Hauteur: 32 mm
• Largeur: 63 mm
• Longueur: 140 mm
• Nombre d'entrées: 1 x
• Nombre de sorties: 1 x
• Poids: 580 g
• Puissance (max.): 96 W
• Température max.: +90 °C
• Température min.: -40 °C
• Tension d'entrée (max.): 305 + 431 V/DC
• Tension d'entrée (min.): 100 + 142 V/DC
• Tension de fonctionnement: 230 + 115 V/AC
• Tension de sortie maximale: 24 V/DC
