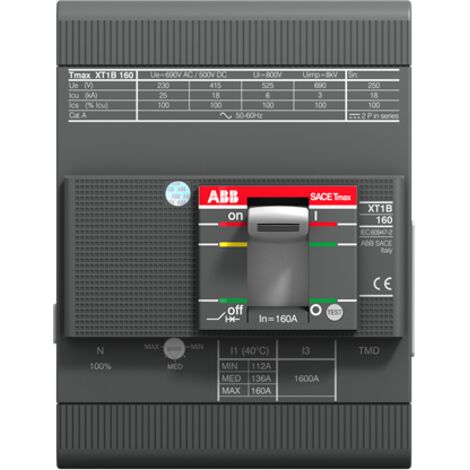

Disjoncteur TMAX XT1B 4P 160A avec déclencheur thermomagnétique - ABB1SDA066813R1
Vous achetez pour votre entreprise ?
+10% offert sur votre 1ère commande
Tarifs négociés HT jusqu'à -20%
Vendu par By Elec
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Technique Capacité de connexion du circuit principal : Barres omnibus 45,5 ... 80 mm² Type de courant : AC/DC Durabilité électrique : 120 cycles par heure, 8000 cycles Durabilité mécanique : 240 cycles par heure, 25000 cycles Nombre de pôles : 4P Temps d'ouverture : Disjoncteur avec SOR 30 ms, Disjoncteur avec UVR 30 ms Quantité par commande : 1 pièce Perte de puissance : par pôles en conditions nominales 2,1 W Courant nominal (In) : 32 A Fréquence nominale (f) : 50 / 60 Hz Tension de tenue aux impulsions nominale (Uimp) : 8 kV Réglage du courant instantané de court-circuit nominal (Ii) : 450 A Tension d'isolation nominale (Ui) : 800 V Tension de service nominale : 690 V AC, 500 V DC Capacité de coupure de court-circuit de service (Ics) : (220 V AC) 25 kA, (230 V AC) 25 kA, (240 V AC) 25 kA, (380 V AC) 18 kA, (415 V AC) 18 kA, (440 V AC) 11,25 kA, (500 V AC) 8 kA, (525 V AC) 6 kA, (690 V AC) 3 kA, (250 V DC) 2 pôles en série 18 kA Capacité de coupure de court-circuit ultime (Icu) : (220 V AC) 25 kA, (230 V AC) 25 kA, (240 V AC) 25 kA, (380 V AC) 18 kA, (415 V AC) 18 kA, (440 V AC) 15 kA, (500 V AC) 8 kA, (525 V AC) 6 kA, (690 V AC) 3 kA, (250 V DC) 2 pôles en série 18 kA Courant ininterrompu nominal (Iu) : 160 A Tension nominale (Ur) : 690 V Tournevis recommandé : Circuit principal M6 Déclencheur : TMD Type de déclencheur : TM Plage de réglage : 22,4...32 A Niveau de performance en court-circuit : B Normes : IEC60947-2 Sous-type : XT1 Type de connexion des bornes : Avant Type de borne : Boulon Couple de serrage : 6 N·m
Caractéristiques
- MarqueABB
- Intensité courant32 A
- Quantité par pack1
- Courbe de déclenchementB
- Fonction du disjoncteurBipolaire
- MatièresMétal
- Nombre de module(s)1
- Nombre de pôle(s)4
- Poids1400 g
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME49704453
- MMID150264997238
- Réf. fabricant1SDA066813R1
- EAN8015644694517
Questions fréquentes
La capacité de coupure de court-circuit pour une tension de 415 V AC est de 18 kA.
Le temps d'ouverture pour un disjoncteur avec SOR est de 30 ms.
La plage de réglage du courant instantané de court-circuit nominal est de 450 A.
