Description

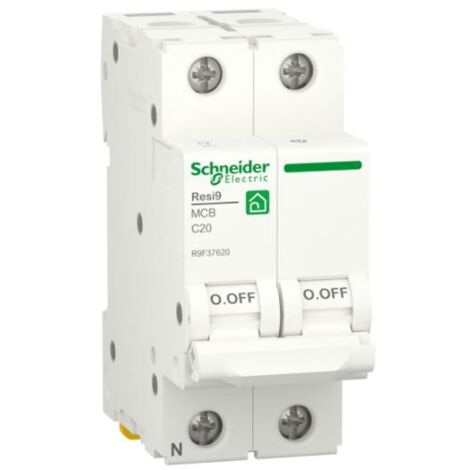

Schneider Resi9 Disjoncteur magnétothermique 20A, pôles 1P+N, pouvoir de coupure 4,5KA C 2 modules, tension assignée d'isolement 440V, montage DIN (universel pour tout coffret électrique), courbe de déclenchement C.
Courbe C, seuil de déclenchement de 5 à 10 fois In pour l'application de circuits ohmiques-inductifs avec des courants d'appel moyens. Et largement utilisé dans les installations domestiques, les bâtiments résidentiels et fonctionnels.
Un disjoncteur est un dispositif de sécurité capable d'interrompre automatiquement (c'est-à-dire sans intervention extérieure) la circulation du courant électrique dans un circuit électrique en cas de surintensité.
- Série Schneider
- Disjoncteur magnétothermique
- Tension nominale d'isolement 440 Vac
- Courant dans 20A
- Pouvoir de coupure Icn 4,5kA
- Support de montage sur rail DIN
- Tension nominale de fonctionnement Ue 230 V AC
- Fréquence du réseau 50/60 Hz
- Courbe de commutation C
- 2 modules
- 1P+N pôles
- Hauteur 81 mm
- Profondeur d'encastrement 44 mm
- Largeur 36 mm
- Poids du produit 240 g
- Raccordement de la pince
- Couple de serrage 2 Nm partie supérieure ou inférieure
- Degré de protection IP20.
- Tension : 400VAC
- Modules : 2
- Pôles : 1P+N
- Courbe : C
- Pouvoir : 4.5KA
- Ampère : 20A
- Protections du circuit : Disjoncteurs
Caractéristiques
- MarqueSCHNEIDER
- Longueur8.1 cm
- Hauteur81 mm
- Poids240 g
- Tension électrique230 V
Questions fréquentes
La courbe de déclenchement de ce disjoncteur est de type C, avec un seuil de déclenchement de 5 à 10 fois l'intensité nominale. Elle est généralement utilisée pour des circuits ohmiques-inductifs, notamment dans les installations domestiques et les bâtiments résidentiels.
Le pouvoir de coupure de ce disjoncteur est de 4,5 kA. Ce paramètre est crucial car il détermine la capacité du disjoncteur à interrompre un court-circuit sans endommager le circuit électrique.
Ce disjoncteur nécessite un montage sur rail DIN, ce qui est universel pour tout coffret électrique. Ses dimensions sont de 81 mm de hauteur, 44 mm de profondeur et 36 mm de largeur.
