Description générale

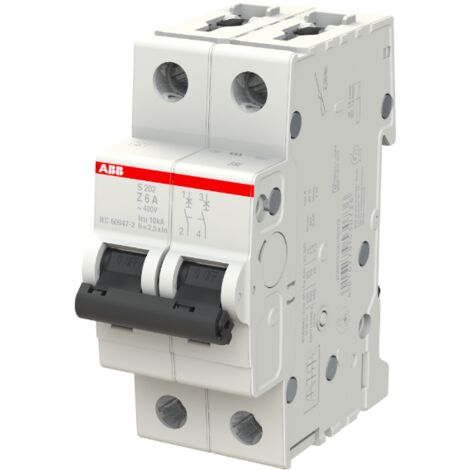

Le disjoncteur S200 2P Z 6 6kA d'ABB est conçu pour assurer la protection des circuits électriques. Il est adapté pour une utilisation dans des environnements variés grâce à sa robustesse et ses caractéristiques techniques avancées.Spécifications techniques
- Tension opérationnelle nominale : 400 V AC
- Tension de fonctionnement maximum : 440 V AC, 125 V DC
- Tension d'isolation nominale (Ui) : 440 V
- Tension nominale de tenue aux impulsions (Uimp) : 4 kV à 2000 m, 5 kV au niveau de la mer, 6,2 kV
- Tension de test diélectrique : 2 kV (50/60 Hz, 1 min)
- Courant nominal : 6 A
- Capacité nominale de court-circuit : 6 kA (AC et DC)
- Capacité nominale de rupture de court-circuit ultime (Icu) : 10 kA (125 V CC), 20 kA (230 V CA), 10 kA (400 V CA)
- Fréquence : 50 Hz
- Perte de puissance : 6,4 W par pôle
- Endurance électrique : 20 000 cycles AC
- Endurance mécanique : 20 000 cycles
- Nombre de pôles : 2
- Couple de serrage : 2,8 N m
- Type de montage : Rail DIN
- Matériau du boîtier : RAL 7035
Compatibilité et accessoires
- Accessoires disponibles : Oui
- Capacité de raccordement : Jeu de barres 10 / 10 mm², Flexible avec virole 0,75 à 25 mm², Rigide 0,75 à 35 mm²
Installation
- Montage sur rail DIN : TH35-15 (35 x 15 mm), TH35-7.5 (35 x 7.5 mm)
- Position de montage : Tout
- Tournevis recommandé : Pozidriv 2
Utilisation
Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, garantissant ainsi la sécurité des installations électriques.
Autres informations
- Normes : IEC/EN 60898-1, IEC/EN 60947-2, UL 1077
- Classe de limitation d'énergie : 3
- Indication de la position de contact : rouge ON / vert OFF
