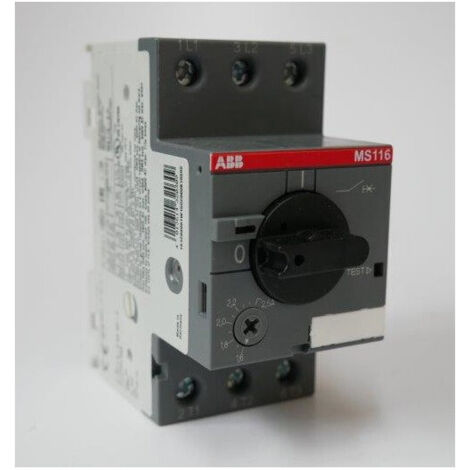

Disjoncteur-moteur MS116-12 8-12A - ABB1SAM250000R1012
Produit similaire livré par
'/%3E%3C/svg%3E)
Basetbl – Disjoncteur moteur 610A – Protection contre courts-circuits et surchauffe – Installation facile sur rail 35mm – Fiabilité testée
22,60 €
4
Vendu par By Elec et 3 autres marchands
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Caractéristiques techniques Capacité de coupure en court-circuit de service (Ics) : (230 V AC) 25 kA (400 V AC) 25 kA (440 V AC) 6 kA (500 V AC) 6 kA (690 V AC) 2 kA Capacité de coupure en court-circuit ultime (Icu) : (230 V AC) 50 kA (400 V AC) 50 kA (440 V AC) 15 kA (500 V AC) 15 kA (690 V AC) 3 kA Réglage du courant de court-circuit instantané (Ii) : 180 A Plage de réglage : 8.0 ... 12 A Puissance nominale de fonctionnement AC-3 (Pe) : (400 V) Triphasé 5,5 kW Puissance nominale de fonctionnement AC-3e (Pe) : (400 V) Triphasé 5,5 kW Tension de fonctionnement nominale : Circuit principal 690 V AC - Circuit principal 250 V DC Courant de fonctionnement nominal (Ie) : 12 A Courant de fonctionnement AC-3 nominal (Ie) : 12 A Courant de fonctionnement AC-3e nominal (Ie) : 12 A Courant de fonctionnement DC-5 nominal (Ie) : 12 A Fréquence nominale (f) : Circuit principal 50 Hz - Circuit principal 60 Hz Fréquence de fonctionnement (fsw) : 0 ... 400 Hz Tension de tenue aux chocs nominale (Uimp) : Circuit principal 6 kV Tension d'isolation nominale (Ui) : 690 V Perte de puissance : en conditions de fonctionnement nominales par pôle 1,0 ... 2,3 W Nombre de pôles : 3P Courant thermique conventionnel à l'air libre (Ith) : Circuit principal 12 A Degré de protection : Boîtier IP20 - Bornes circuit principal IP10 Degré de pollution : 3 Durée de vie électrique : 50000 cycles Durée de vie mécanique : Nombre de manœuvres 100000 cycles Type de borne : Bornes à vis Capacité de connexion circuit principal : Flexible avec embout 1/2x 0,75 ... 2,5 mm² - Flexible avec embout isolé 1/2x 0,75 ... 2,5 mm² - Flexible 1/2x 0,75 ... 2,5 mm² - Rigide 1/2x 1 ..4 mm² Couple de serrage : Circuit principal 0.8 ... 1.2 N·m Longueur de dénudage : Circuit principal 10 mm Tournevis recommandé : Pozidriv 2 Position de montage : 1 ... 6 Montage sur rail DIN : TH35-15 (rail de montage 35 x 15 mm) selon IEC 60715 - TH35-7.5 (rail de montage 35 x 7,5 mm) selon IEC 60715 - Distance de montage minimale : carte conductrice électrique, - - Horizontale - Jusqu'à 400 V 0 mm - Carte conductrice électrique, horizontale - Jusqu'à 690 V 1,5 mm - Carte conductrice électrique, verticale 75 mm - Autre appareil même type, horizontal 0 mm - Autre appareil même type, vertical 150 mm - Type d'actionneur : Poignée rotative Indication de position des contacts : ON / OFF / DÉCLENCHEMENT Normes : IEC/EN 60947-1 - IEC/EN 60947-2 - IEC/EN 60947-4-1 - UL 60947-1 - UL 60947-4-1 - IEC 60335-2-40 A2L Remarques : UL508 Contrôleur moteur auto-protégé (Type E) en combinaison avec le bloc d'alimentation S1-M3-xx-
Caractéristiques
- MarqueABB
- Intensité courant12 A
- Quantité par pack1
- Fonction du disjoncteurMoteur
- Fréquence50 Hz
- Hauteur80.1 mm
- Indice de protectionIP20
- Largeur45 mm
- MatièresPlastique
- Mode de pose électricitéRail DIN
- Nombre de module(s)1
- Nombre de pôle(s)3
- Poids265 g
- Pouvoir de coupure25 kA
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME49701461
- MMID387294768728
- Réf. fabricantabbep1422
- EAN4013614348211
Questions fréquentes
La durée de vie électrique de cet équipement est de 50 000 cycles.
La capacité de coupure en court-circuit pour une tension de 400 V AC est de 50 kA en cas de court-circuit ultime et de 25 kA en cas de court-circuit de service.
Le couple de serrage recommandé pour les bornes à vis est compris entre 0,8 et 1,2 N·m.
