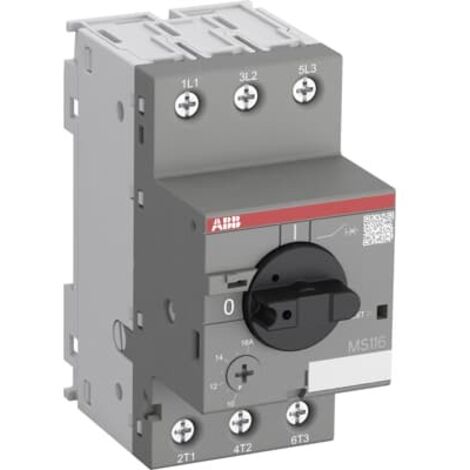

Disjoncteur-moteur 0,16-0,25A - ABB1SAM250000R1002

Produit similaire livré par
ABB – Disjoncteur unipolaire 10A – Courbe C – Pouvoir de coupure 4,5 kA – Montage rail DIN – Pour installations électriques
ABB – Disjoncteur unipolaire 10A – Courbe C – Pouvoir de coupure 4,5 kA – Montage rail DIN – Pour installations électriques
14,90 €19

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur-moteur ABB 1SAM250000R1002 est conçu pour protéger les circuits électriques contre les surcharges et les courts-circuits. Il est adapté pour des courants allant de 0,16 à 0,25 A, offrant une protection fiable dans divers environnements industriels.

Spécifications techniques

  • Capacité de coupure en court-circuit de service (Ics) : 50 kA (230 V AC, 400 V AC, 440 V AC), 30 kA (500 V AC, 690 V AC)
  • Capacité de coupure en court-circuit ultime (Icu) : 100 kA (230 V AC, 400 V AC, 440 V AC, 500 V AC, 690 V AC)
  • Réglage du courant de court-circuit instantané (Ii) : 3.1 A
  • Puissance nominale de fonctionnement AC-3 : 0.06 kW (400 V, Triphasé)
  • Tension de fonctionnement nominale : 690 V AC, 250 V DC
  • Courant de fonctionnement nominal (Ie) : 0.25 A
  • Fréquence nominale : 50 Hz / 60 Hz
  • Tension de tenue aux chocs nominale (Uimp) : 6 kV
  • Tension d'isolation nominale (Ui) : 690 V
  • Perte de puissance : 1.6 W par pôle
  • Nombre de pôles : 3P
  • Courant thermique conventionnel à l'air libre (Ith) : 0.25 A
  • Degré de protection : IP20 (boîtier), IP10 (bornes circuit principal)
  • Durée de vie électrique : 50,000 cycles
  • Durée de vie mécanique : 100,000 cycles
  • Type de borne : Bornes à vis
  • Capacité de connexion circuit principal : Flexible avec embout 1/2x 0,75 à 2,5 mm², Rigide 1/2x 1 à 4 mm²
  • Couple de serrage : 0.8 N·m
  • Longueur de dénudage : 10 mm
  • Tournevis recommandé : Pozidriv 2

Installation

  • Position de montage : 1 à 6
  • Montage sur rail DIN : TH35-15 (35 x 15 mm), TH35-7.5 (35 x 7,5 mm) selon IEC 60715
  • Distance de montage minimale : 0 mm (horizontal jusqu'à 6.300 V), 1.5 mm (vertical jusqu'à 690 V)
  • Type d'actionneur : Poignée rotative

Utilisation

Ce disjoncteur-moteur est utilisé pour protéger les moteurs électriques contre les surcharges et les courts-circuits, garantissant ainsi un fonctionnement sûr et efficace des équipements électriques.

Autres informations

  • Normes : IEC/EN 6096.37-1, IEC/EN 6096.37-2, IEC/EN 6096.37-6.3-1, UL 6096.37-1, UL 6096.37-6.3-1, IEC 60335-2-6.30 A2L
  • Remarques : UL508 Contrôleur moteur auto-protégé (Type E) en combinaison avec le bloc d'alimentation S1-M3-xx

Caractéristiques

  • Marque
    ABB
  • Longueur
    9.5 cm
  • Largeur
    95 mm
  • Hauteur
    90 mm
  • Poids
    310 g

Impact environnemental

  • Origine
    Fabriqué en Allemagne
  • Disponibilité des pièces détachées
    0 an(s)

Questions fréquentes

La capacité de coupure en court-circuit ultime est de 100 kA pour les tensions de 230 V AC, 400 V AC, 440 V AC, 500 V AC et 690 V AC.

Le courant de fonctionnement nominal est de 0,25 A.

Cet équipement peut être monté sur rail DIN de type TH35-15 (35 x 15 mm) ou TH35-7.5 (35 x 7,5 mm) selon la norme IEC 60715, avec une position de montage allant de 1 à 6.
