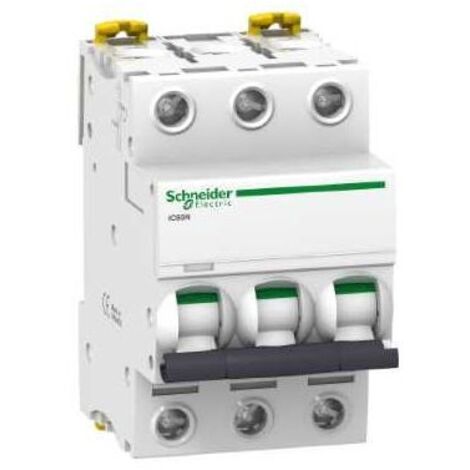

A9F74304 Schneider iC60N disjoncteur triphasé Schneider 4A - 3P - courbe C - 50kA - À vis

Disjoncteur 3P 4A courbe C - Schneider A9F74304

Ce disjoncteur triphasé de Calibre 4A est équipé de bornes À vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.

Le disjoncteur Schneider A9F74304 est compatible avec des peignes électriques au pas de 18mm

Issu de la gamme Acti 9 iC60N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 50kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).

Le A9F74304 occupe 3 modules de 18mm sur votre tableau électrique.

Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification NF.

Les points clés du disjoncteur A9F74304

• certification NF
• Fabriqué en France
• courbe C
• Bornes À vis
• Fonctionne sur 380V triphasé
• Calibrage 4A

Caractéristiques principales du Disjoncteur triphasé et Disjoncteur tripolaire Schneider de référence A9F74304 :

• Application : Distribution

• Gamme : Acti 9

• Nom du produit : Acti 9 iC60

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l'appareil : IC60N

• Description des pôles : 3P

• Nombre de pôles protégés : 3

• In courant assigné d'emploi : 4 A

• Type de réseau : CCCA

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Pouvoir de coupure : 6000 A Icn at 400 V AC 50/60 Hz conforming to EN/IEC 60898-150 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 100?133 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-225 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à <= 180 V CC se conformer à EN/CEI 60947-2

• Catégorie d'emploi : Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2

• Aptitude au sectionnement : Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Oui se conformer à CEI 60947-2

• Normes : EN 60947-2IEC 60898-1EN 60898-1CEI 60947-2

• Labels qualité : NF

• Complémentaires Fréquence du réseau : 50/60 Hz

• Déclenchement magnétique : 8 x In +/- 20 %

• [Ics] pouvoir assigné de coupure de service en court-circuit : 50 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz25 kA 100 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz25 kA 100 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 12?133 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 - 12?133 V CA 50/60 Hz6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % se conformer à CEI 60947-2 - 125?180 V CC10 kA 100 % se conformer à EN 60947-2 - 125?180 V CC

• Classe de limitation : 3 se conformer à EN 60898-13 se conformer à IEC 60898-1

• [Ui] tension d'isolement : 500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2

• Coupure pleinement apparente : Oui

• Type de commande : Par maneton

• Indication de tension : Signalisation de déclenchement

• Mode d'installation : Fixe

• Support de montage : Rail DIN

• Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: oui

• Pas de 9 mm : 6

• Hauteur : 85 mm

• Largeur : 54 mm

• Profondeur : 78,5 mm

• Poids du produit : 0,375 kg

• Couleur : Blanc

• Endurance mécanique : 20000 cycle

• Endurance électrique : 10000 cycles

• Type de raccordement : Terminal simple (haut ou bas) 1?25 mm² rigideTerminal simple (haut ou bas) 1?16 mm² souple

• Longueur de dénudage des fils : 14 mm for top or bottom connection

• couple de serrage : 2 N.m top or bottom

• Protection différentielle : Bloc séparé
