A9F75263 - Disjoncteur courbe D bipolaire 63A - 2P - 10kA - À vis - Schneider Electric Acti9 iC60N

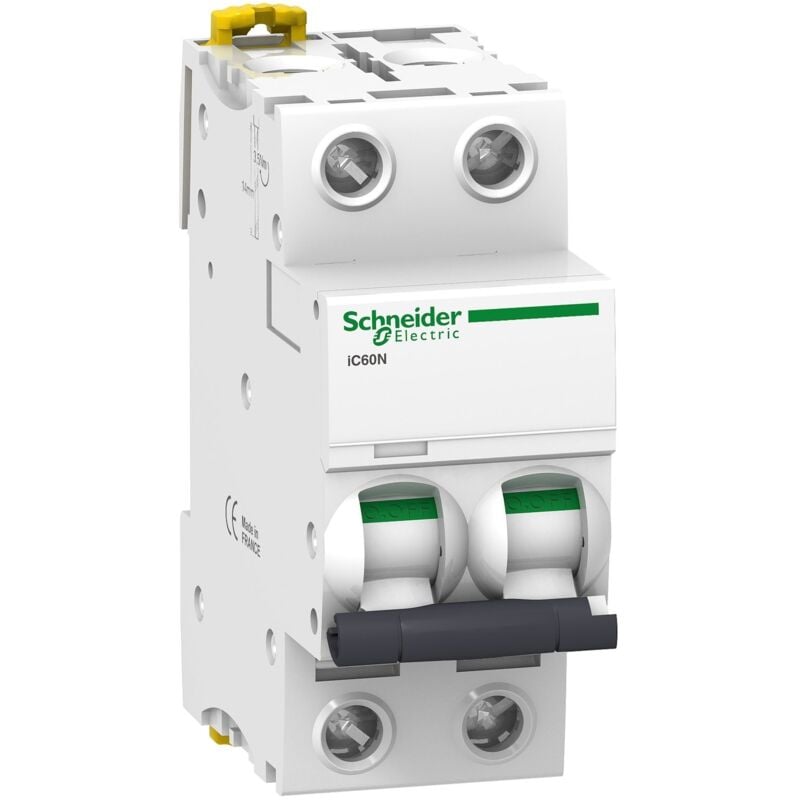

Disjoncteur 2P 63A courbe D - Schneider A9F75263

Ce disjoncteur bipolaire de Calibre 63A est équipé de bornes À vis d'une capacité de 1 à 35mm² en fil rigide et de 1 à 25mm² avec du fil souple avec embouts de câblage.

Le disjoncteur Schneider A9F75263 est compatible avec des peignes électriques au pas de 18mm

Issu de la gamme Acti 9 iC60N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).

Le A9F75263 occupe 2 modules de 18mm sur votre tableau électrique.

Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification CE.

Les points clés du disjoncteur A9F75263

• certification CE
• Fabriqué en France
• courbe D
• Bornes À vis
• Fonctionne sur 220V bipolaire
• Calibrage 63A

Caractéristiques principales du Disjoncteur bipolaire Schneider de référence A9F75263 :

• Application : Distribution

• Gamme : Acti 9

• Nom du produit : Acti 9 iC60

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l'appareil : IC60N

• Description des pôles : 2P

• Nombre de pôles protégés : 2

• In courant assigné d'emploi : 63 A

• Type de réseau : CACC

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : D

• Pouvoir de coupure : 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-136 kA Icu at 12...60 V AC 50/60 Hz conforming to EN/IEC 60947-210 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-210 kA Icu at 380...415 V AC 50/60 Hz conforming to EN/IEC 60947-220 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-26 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-236 kA Icu à 100?133 V CA 50/60 Hz se conformer à EN/CEI 60947-2

• Catégorie d'emploi : Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2

• Aptitude au sectionnement : Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Oui se conformer à CEI 60947-2

• Normes : IEC 60898-1CEI 60947-2EN 60947-2EN 60898-1

• Complémentaires Fréquence du réseau : 50/60 Hz

• Déclenchement magnétique : 12 x In +/- 20 %

• [Ics] pouvoir assigné de coupure de service en court-circuit : 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz27 kA 75 % se conformer à CEI 60947-2 - 12?133 V CA 50/60 Hz27 kA 75 % se conformer à EN 60947-2 - 12?133 V CA 50/60 Hz6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % se conformer à CEI 60947-2 - 72?125 V CC10 kA 100 % se conformer à EN 60947-2 - 72?125 V CC

• [Ui] tension d'isolement : 500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2

• Coupure pleinement apparente : Oui

• Type de commande : Par maneton

• Indication de tension : Signalisation de déclenchement

• Mode d'installation : Fixe

• Support de montage : Rail DIN

• Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: oui

• Pas de 9 mm : 4

• Hauteur : 85 mm

• Largeur : 36 mm

• Profondeur : 78,5 mm

• Poids du produit : 0,25 kg

• Couleur : Blanc

• Endurance mécanique : 20000 cycle

• Endurance électrique : 10000 cycle

• Type de raccordement : Terminal simple (haut ou bas) 1?35 mm² rigideTerminal simple (haut ou bas) 1?25 mm² souple

• Longueur de dénudage des fils : 14 mm pour haut ou bas connexion

• couple de serrage : 3,5 N.m haut ou bas

• Protection différentielle : Bloc séparé
