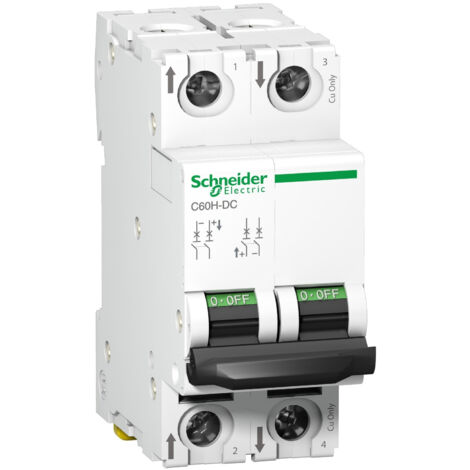

A9n61538 Disjoncteur Courant Continu Dc - 2p - 50a - Courbe C - à Vis - Schneider C60h-dc

Disjoncteur 2P 50A courbe C - Schneider A9N61538

Ce disjoncteur bipolaire de Calibre 50A est équipé de bornes À vis.

Issu de la gamme Acti 9 C60H-DC de chez Schneider, ce disjoncteur courant continu (dc) assure un pouvoir de coupure de 6kA selon la norme NF EN60947-2 (industriel et tertiaire). Pour une tension nominale 500Vcc.

Le A9N61538 occupe 2 modules de 18mm sur votre tableau électrique.

Ce disjoncteur dc est fabriqué par Schneider et bénéficie d'une certification CE.

Les points clés du disjoncteur A9N61538

• Courant continu (dc).
• certification CE
• courbe C
• Bornes À vis
• Fonctionne sur 500Vcc bipolaire
• Calibrage 50A

Caractéristiques principales du Disjoncteur bipolaire, Disjoncteur courant continu Schneider A9N61538 :

• Gamme : Acti 9

• Nom du produit : Acti 9 C60H-DC

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l'appareil : C60H-DC

• Application : Distribution

• Description des pôles : 2P

• Nombre de pôles protégés : 2

• In courant assigné d'emploi : 50 A at 25 °C

• Type de réseau : CC

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Pouvoir de coupure : 10 kA Icu à 440 V CC se conformer à EN 60947-210 kA Icu at 440 V DC conforming to IEC 60947-26 kA Icu à 500 V CC se conformer à EN 60947-26 kA Icu at 500 V DC conforming to IEC 60947-220 kA Icu à 220 V CC se conformer à GB 14048.220 kA Icu at 220 V DC conforming to IEC 60947-220 kA Icu à 250 V CC se conformer à GB 14048.220 kA Icu à 250 V CC se conformer à CEI 60947-2

• Catégorie d'emploi : Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2

• Aptitude au sectionnement : Oui se conformer à CEI 60947-2Oui se conformer à EN 60947-2

• Complémentaires Fréquence du réseau : 50/60 Hz

• [Ue] tension assignée d'emploi : 500 V DC

• [Ics] pouvoir assigné de coupure de service en court-circuit : 15 kA 75 % se conformer à EN 60947-2 - 220 V CC15 kA 75 % conforming to IEC 60947-2 - 220 V DC15 kA 75 % se conformer à EN 60947-2 - 250 V CC15 kA 75 % se conformer à CEI 60947-2 - 250 V CC4,5 kA 75 % se conformer à EN 60947-2 - 500 V CC4.5 kA 75 % conforming to IEC 60947-2 - 500 V DC7,5 kA 75 % se conformer à EN 60947-2 - 440 V CC7.5 kA 75 % conforming to IEC 60947-2 - 440 V DC

• [Ui] tension d'isolement : 500 V CC se conformer à CEI 60947-2500 V CC se conformer à EN 60947-2

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2

• Coupure pleinement apparente : Oui

• Type de commande : Par maneton

• Indication de tension : Indication ON/OFF

• Mode d'installation : Fixe

• Support de montage : Rail DIN symétrique 35 mm

• Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: standard

• Pas de 9 mm : 4

• Poids du produit : 0,256 kg

• Couleur : Blanc

• Endurance mécanique : 20000 cycle

• Endurance électrique : 3000 cycle 500 V CC6000 cycle 500 V CC

• Prévision de verrouillage : Cadenassable

• Verrouillages optionnels : En position O

• couple de serrage : Power circuit: 2.5 N.m top or bottom

• Protection différentielle : Sans
