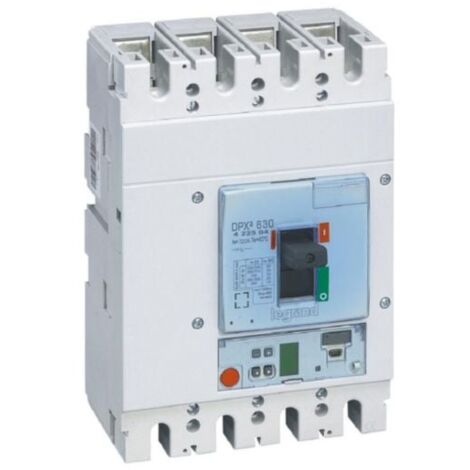

Disjoncteur électronique S1 DPX³630 pouvoir de coupure 36kA 400V - 4P - 320A - LEGRAND

Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur électronique S1 DPX³630 est conçu pour offrir une protection fiable dans les installations électriques. Avec un pouvoir de coupure de 36 kA à 400 V, il est adapté pour des applications nécessitant une sécurité accrue. Ce modèle à 4 pôles est capable de gérer un courant permanent nominal de 320 A, ce qui en fait un choix idéal pour des environnements industriels et commerciaux.

Spécifications techniques

  • Nombre de pôles : 4
  • Tension assignée : 220-690 V
  • Classe de protection (IP) : IP30
  • Courant permanent nominal (iu) : 320 A
  • Réglage de courant du déclencheur de surcharge : 128-320 A
  • Plage de réglage du déclencheur de court-circuit non retardé : 5000-5000 A
  • Plage de réglage du déclencheur de court-circuit retardé de courte durée : 192-3200 A
  • Courant de commutation de court-circuit limite nominal (icu) à 400 V, 50 Hz : 36 kA
  • Nombre de contacts auxiliaires à ouverture : 2
  • Nombre de contacts auxiliaires à deux directions : 2
  • Compatibilité et accessoires

  • Commande motorisée en option : Oui
  • Commande motorisée intégrée : Non
  • Type de raccordement du circuit principal : Raccordement à vis
  • Appareil complet avec unité de protection : Oui
  • Protection intégrée contre les mises à la terre accidentelles : Non
  • Montage de profilés chapeaux en option : Non
  • Adapté à un montage de profilés chapeaux : Non
  • Relais de signalisation de déclenchement disponible : Oui
  • Installation

  • Type de construction de l'appareil : Technique d'encastrement fixe pour appareil encastré
  • Position du raccordement de circuit principal : Frontal
  • Finition de l'élément d'actionnement : Manette / levier
  • Utilisation

    Ce disjoncteur est idéal pour protéger les circuits électriques contre les surcharges et les courts-circuits. Il est particulièrement adapté pour une utilisation dans des environnements industriels où la sécurité électrique est primordiale.

    Autres informations

  • Fiche technique 2 : La coordination entre les dispositifs de protection
  • Fiche technique 3 : Livre blanc
  • Fiche technique 4 : Guide d'entretien des disjoncteurs et interrupteurs DPX3
  • Caractéristiques

    • Marque
      LEGRAND
    • Intensité courant
      320 A
    • Garantie
      1 an(s)
    • Courbe de déclenchement
      C
    • Fonction du disjoncteur
      Bipolaire

    Impact environnemental

    • Origine
      Fabriqué en Italie

    Questions fréquentes

    Ce produit a un indice de protection IP30, ce qui signifie qu'il offre une protection limitée contre les objets solides de plus de 2,5 mm, mais aucune protection contre l'eau. Il n'est donc pas recommandé pour des environnements exposés à des projections d'eau ou à une forte accumulation de poussière.

    Le déclencheur de surcharge peut être réglé dans une plage de 128 A à 320 A. Il est important de choisir une valeur adaptée à la capacité du circuit protégé pour éviter les déclenchements intempestifs ou les risques de surcharge.

    Ce produit est compatible avec une commande motorisée en option, mais celle-ci n'est pas intégrée. Une commande motorisée supplémentaire devra être installée si cette fonctionnalité est requise.

    Réponses générées par IA à partir des informations vendeur
