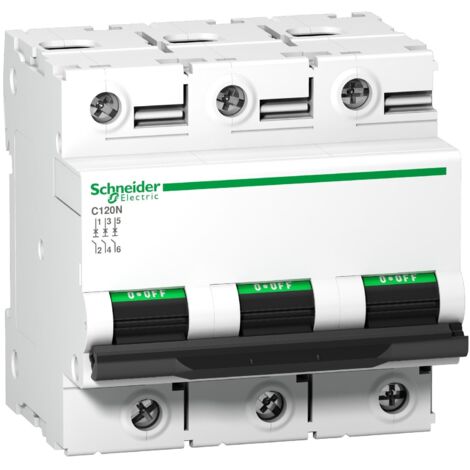

A9n18388 Schneider C120n Disjoncteur Triphasé Schneider 100 A - 3p - Courbe D - 10ka - à Vis

Disjoncteur 3P 100 A courbe D - Schneider A9N18388

Ce disjoncteur triphasé de Calibre 100 A est équipé de bornes À vis d'une capacité de 1 à 50mm² en fil rigide et de 1,5 à 35mm² avec du fil souple avec embouts de câblage.

Le disjoncteur Schneider A9N18388 est compatible avec des peignes électriques au pas de 27mm

Issu de la gamme Acti 9 C120N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 10kA selon la norme NF EN60898-1 (habitation).

Le A9N18388 occupe 4,5 modules de 18mm sur votre tableau électrique.

Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification CE.

Les points clés du disjoncteur A9N18388

• certification CE
• Fabriqué en France
• courbe D
• Bornes À vis
• Fonctionne sur 380V triphasé
• Calibrage 100 A

Caractéristiques principales du Disjoncteur triphasé, Disjoncteur tripolaire Schneider A9N18388 :

• Gamme : C120

• Gamme : Acti 9

• Nom du produit : C120

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l'appareil : C120N

• Application : Distribution

• Description des pôles : 3P

• Nombre de pôles protégés : 3

• In courant assigné d'emploi : 100 A at 30 °C

• Type de réseau : CA

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : D

• Pouvoir de coupure : 10000 A Icn à 230...400 V CA 50/60 Hz se conformer à EN/CEI 60898-16 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-220 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-210 kA Icu at 380...415 V AC 50/60 Hz conforming to EN/IEC 60947-210 kA Icu à <= 375 V CC se conformer à EN/CEI 60947-2

• Aptitude au sectionnement : Oui se conformer à CEI 60947-2

• Complémentaires Fréquence du réseau : 50/60 Hz

• [Ue] tension assignée d'emploi : <= 375 V CC380...415 V CA 50/60 Hz220...240 V CA 50/60 Hz440 V CA 50/60 Hz230...400 V AC 50/60 Hz

• Déclenchement magnétique : 10...14 x In

• [Ics] pouvoir assigné de coupure de service en court-circuit : 7500 A 75 % se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz4.5 kA 75 % conforming to EN/IEC 60947-2 - 440 V AC 50/60 Hz7.5 kA 75 % conforming to EN/IEC 60947-2 - 380...415 V AC 50/60 Hz15 kA 75 % conforming to EN/IEC 60947-2 - 220...240 V AC 50/60 Hz10 kA 100 % se conformer à EN/CEI 60947-2 - <= 375 V CC

• Classe de limitation : 3 se conformer à EN/CEI 60947-2

• [Ui] tension d'isolement : 500 V AC 50/60 Hz conforming to EN/IEC 60947-2

• [Uimp] tension assignée de tenue aux chocs : 6 kV conforming to EN/IEC 60947-2

• Coupure pleinement apparente : Oui

• Type de commande : Par maneton

• Indication de tension : Indication ON/OFF

• Mode d'installation : Encliquetable

• Support de montage : Rail DIN symétrique 35 mm

• Compatibilité des répartiteur, peigne, jeu de barres : Non

• Pas de 9 mm : 9

• Hauteur : 81 mm

• Largeur : 81 mm

• Profondeur : 73 mm

• Poids du produit : 0,615 kg

• Couleur : White

• Endurance mécanique : 20000 cycle

• Endurance électrique : 5000 cycles conforming to IEC 60947-2

• Type de raccordement : Tunnel type terminals1?50 mm² rigidTunnel type terminals1.5?35 mm² flexible

• Longueur de dénudage des fils : 15 mm

• couple de serrage : 3,5 N.m

• Protection différentielle : Bloc séparé
